En esta unidad veremos instrucciones trabajar los LAYOUT

Diseño lineal (LinearLayout)

Es un grupo de vista alinea los campos secundarios en una sola dirección de manera vertical o bien horizontal.

Se especifica la dirección de LinearLayout con el atributo orientation.

Es uno de los diseños mas simples establece los componentes visuales y mas empleados estableciendo los elementos o componentes visuales uno junto a otro, de forma vertical o bien horizontal.

proyecto0017

En este proyecto solo revisaremos el diseño de LinearLayout la parte lógica ya se ha visto anteriormente, estos proyectos te ayudaran a mejorar el aspecto de tus apps.

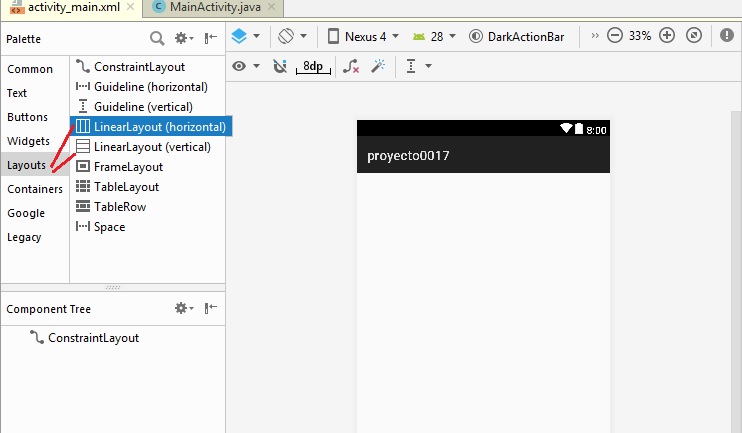

Para comenzar ubiquemos en el panel los layout.

Tenemos en este caso 2 LinearLayouts Horizontal y Vertical.

Veamos el primero horizontal, esto significa que los items se acomodan en forma horizontal ( por columnas ), veamos un ejemplo:

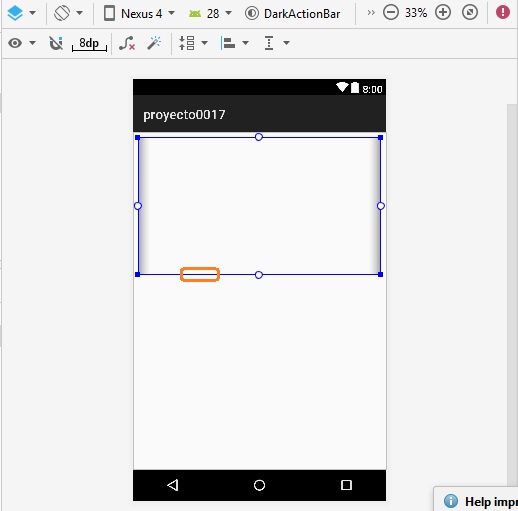

Tomamos la primer opción LinearLayout (horizontal) y la arrastramos al ´area de trabajo del móvil, y ahí veremos una linea con cuatro controles de ajuste y este lo reducimos a la mitad del ´area, para ajustarlo debemos seleccionar un borde, y moverlo hacia arriba (no uses los puntos de control, estos son para ajustar distancias.

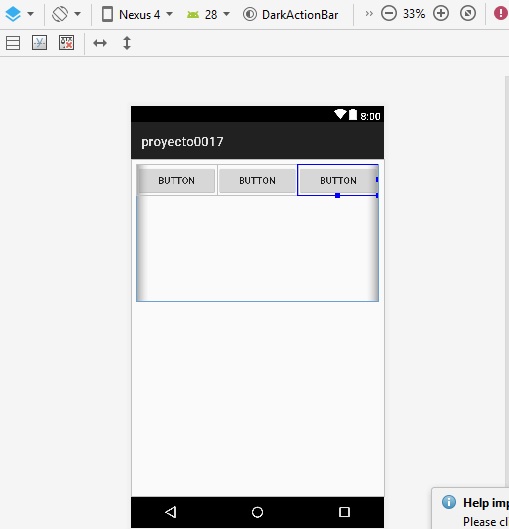

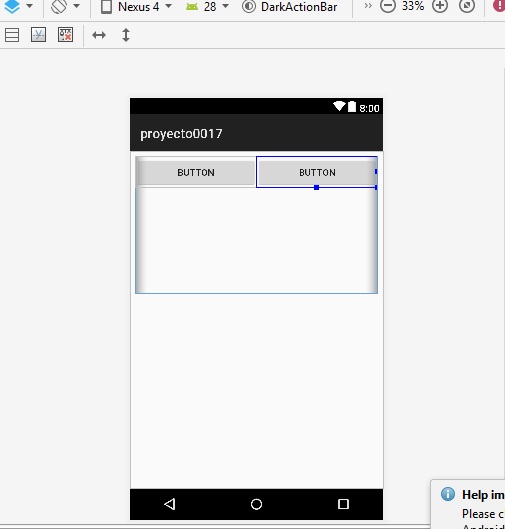

Ahora agregamos 3 botones en esta ´area, arrastr´andolos vea el efecto que se acomodan los items de los botones en forma horizontal

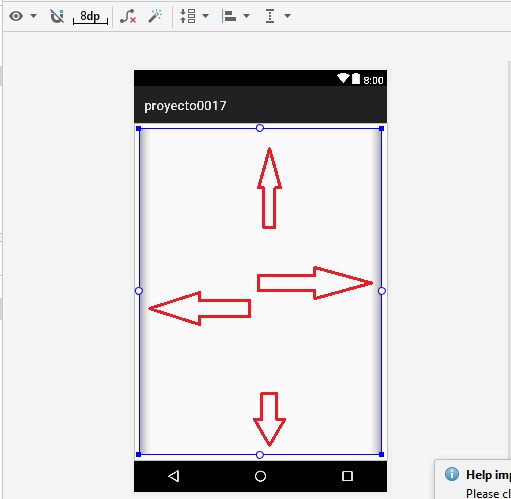

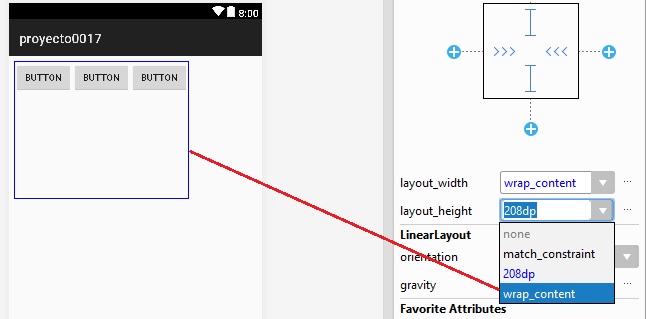

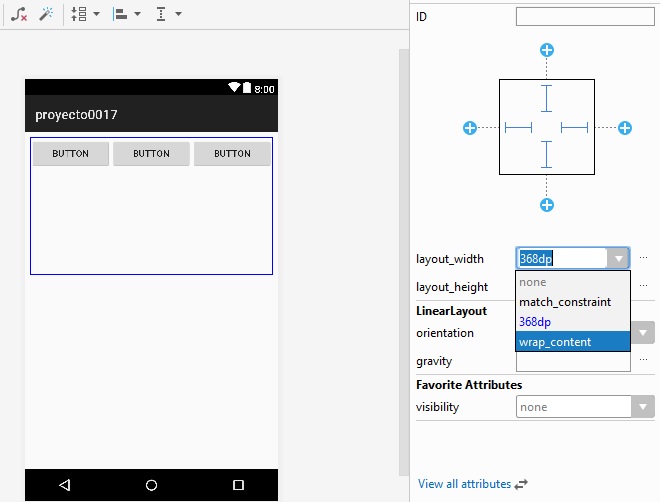

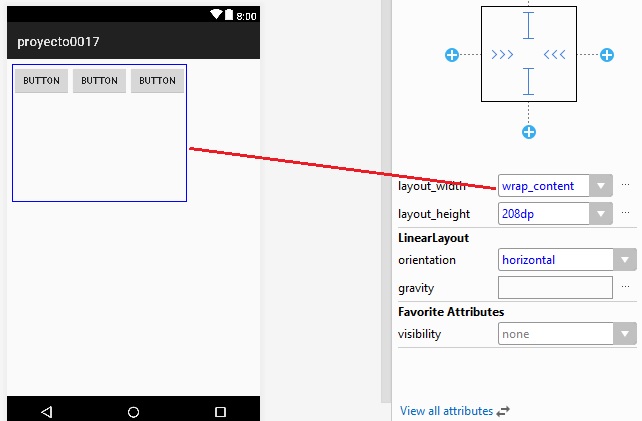

Se puede ajustar las distancia del linearlayout, usando layout_width con wrap_content,

y con layout_height usamos wrap_content

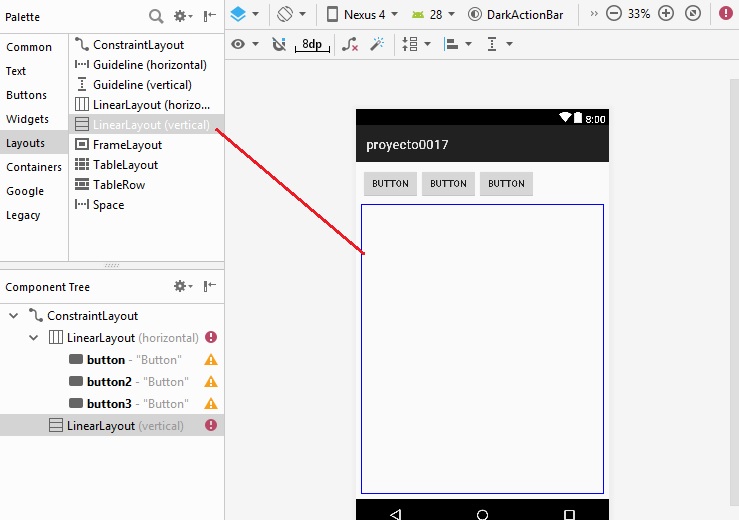

Ahora usaremos LinearLayout (vertical)

De igual forma agregamos 3 botones, arrastr´andolos a esta ´area

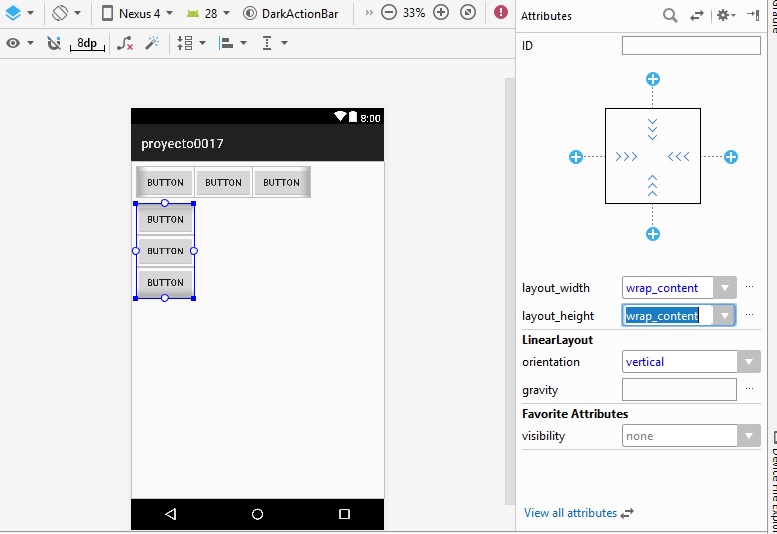

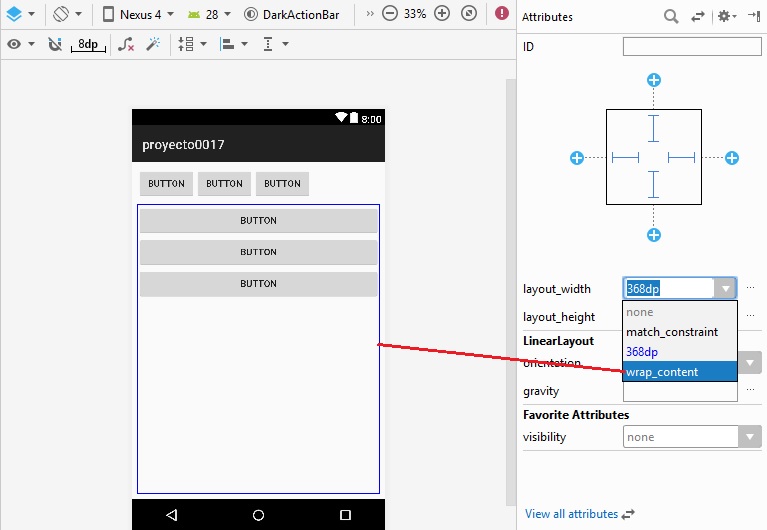

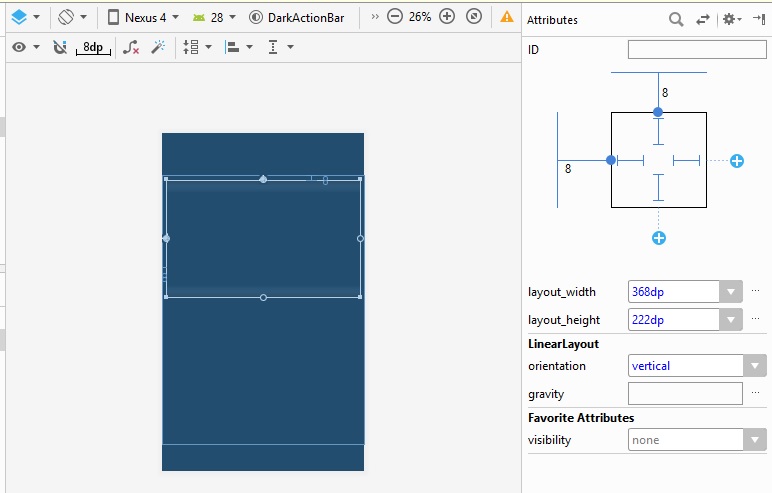

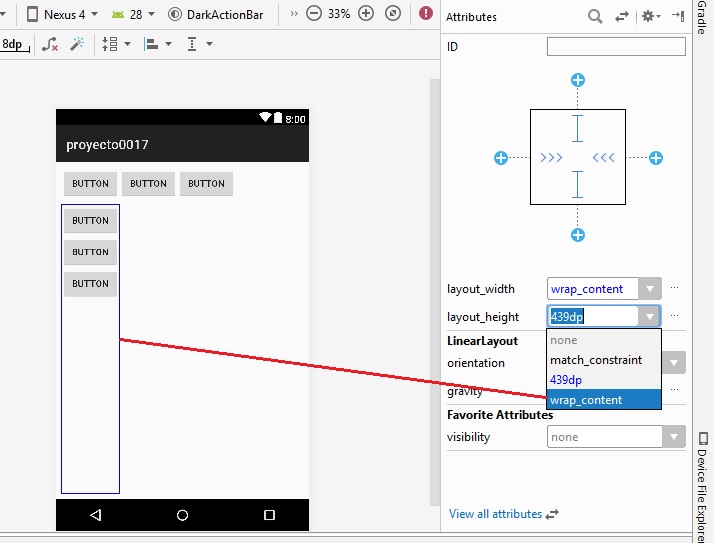

y de igual manera ajustamos con layout_width ajustamos con wrap_content, y layout_height, y warp_content

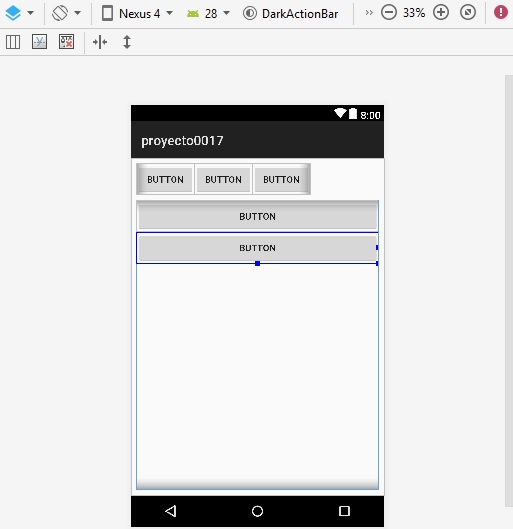

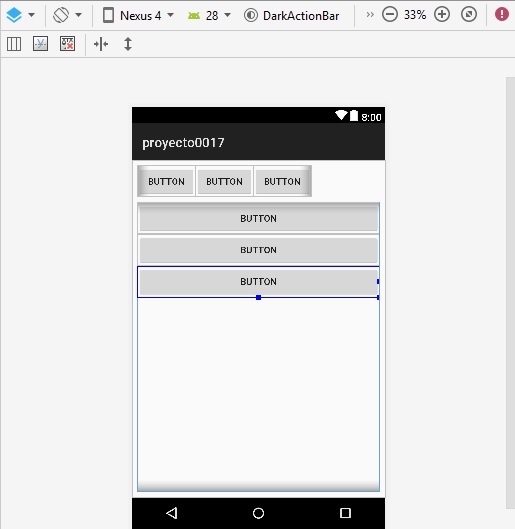

y el resultado queda así:

Puede realizar la compilación del proyecto, ejecución y usarlo en el celular a manera de prueba de vista.

proyecto0017a

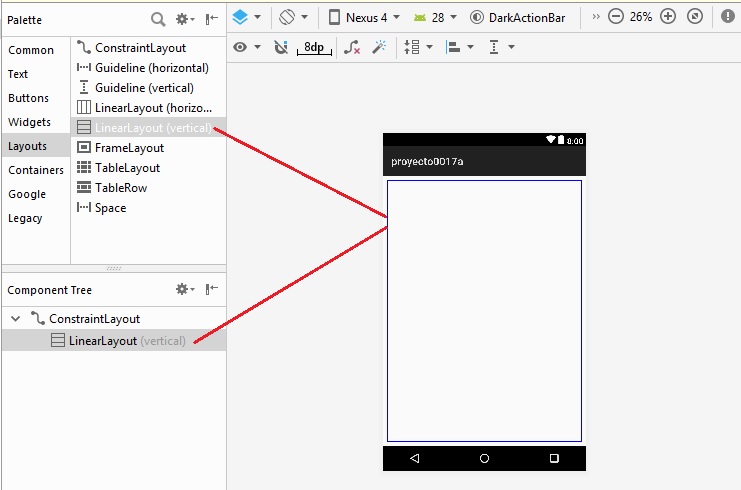

Diseñaremos una pantalla con los elementos del ejercicio anterior proyecto0017, comenzamos con el layout LinearLayout (vertical).

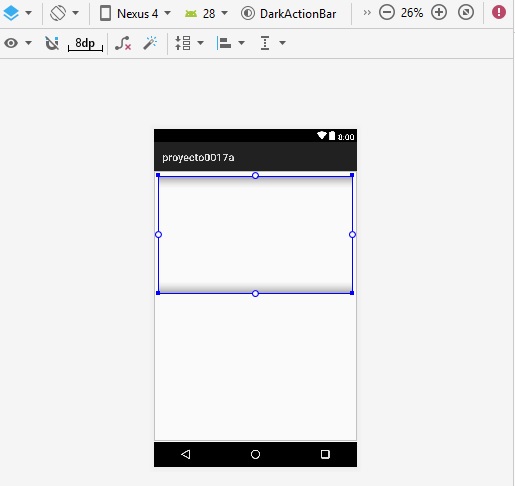

Reducimos el layout, a la mitad de la distancia, y ajustamos las distancias en lo extremos con BluePrint:

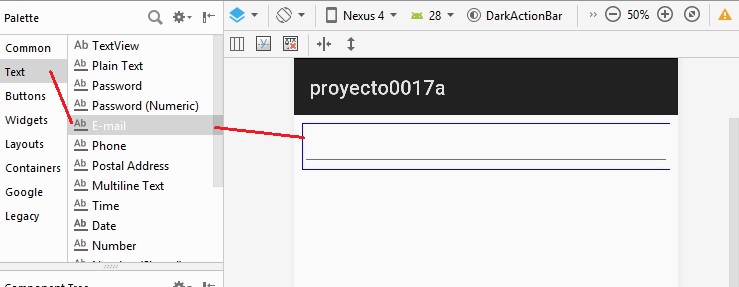

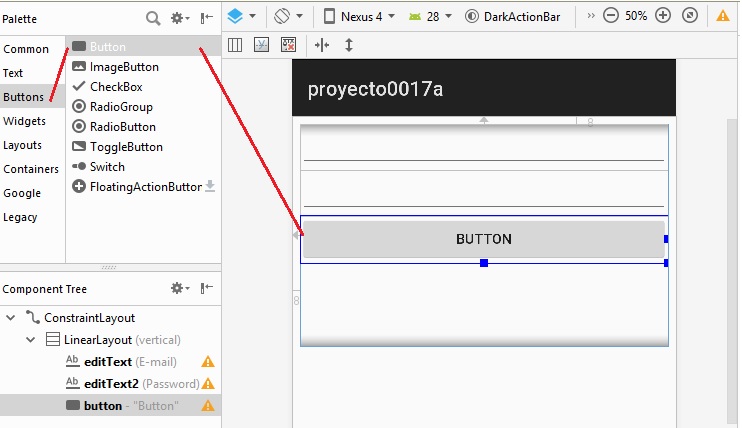

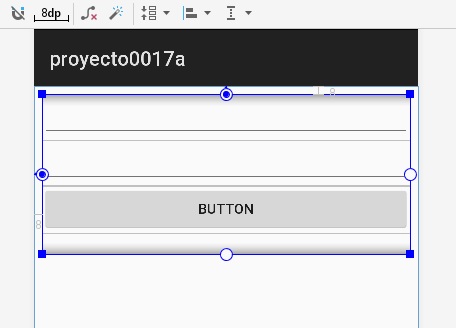

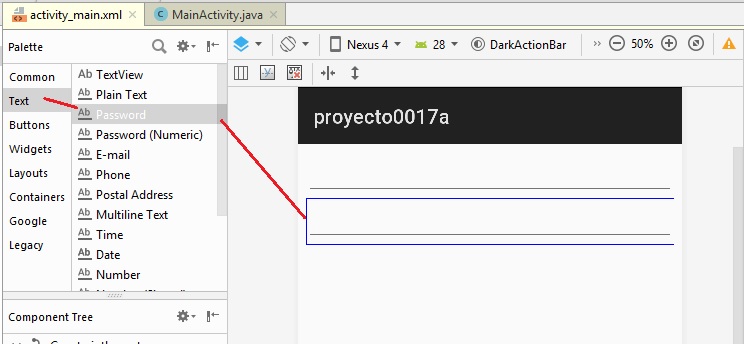

Agregamos los elementos text: e_mail, Password y un botón.

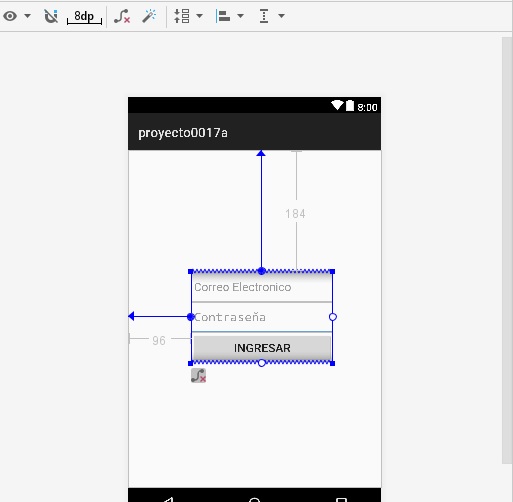

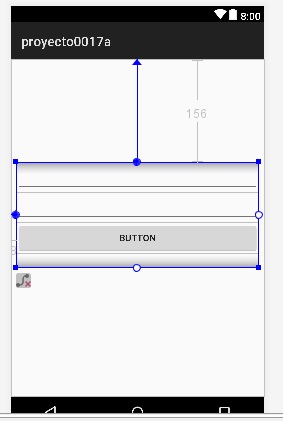

Reducimos el ´area del layout, y la ajustamos al centro de la parte del celular.

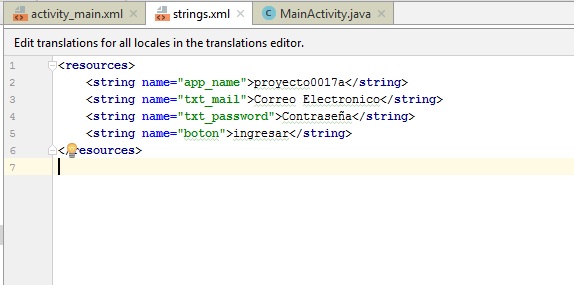

Nos dirigimos al archivo string.xml,  y lo modificamos de la siguiente forma:

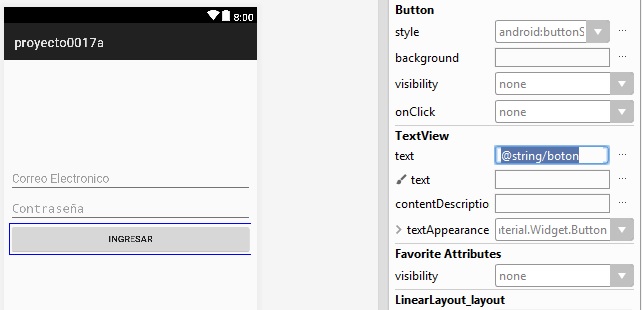

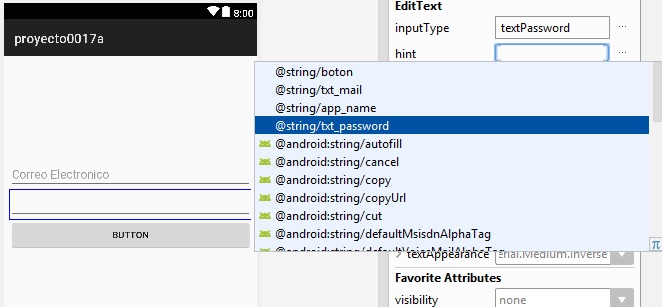

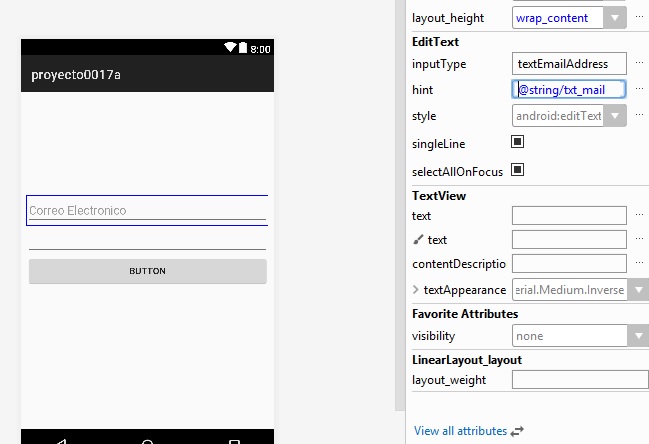

Asignamos en el campo hint :

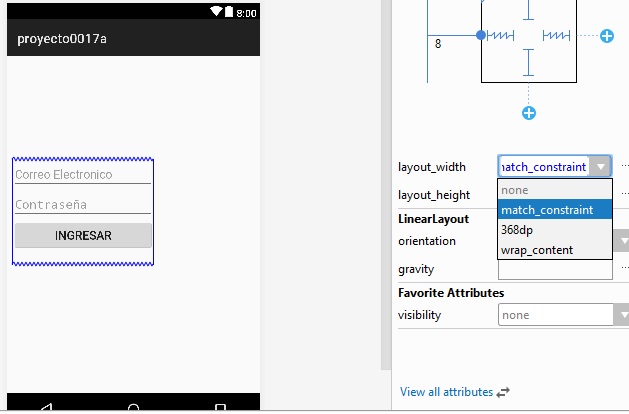

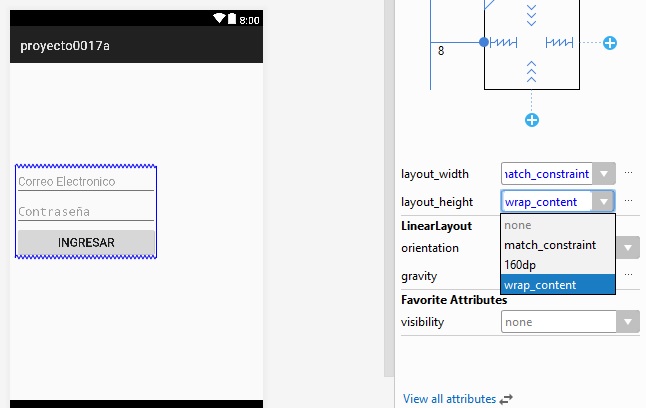

en el layout realizamos el ajuste de layout_width, usando el match_constraint para que no ocupe toda la ´area de la app.

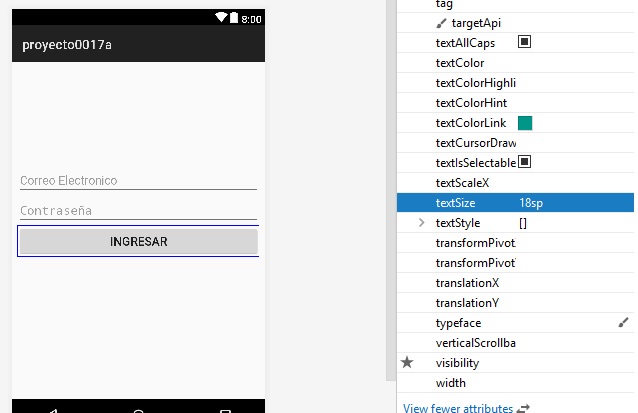

Podemos ajustar al centro la aplicación

Recordemos que solo es el diseño la parte lógica puedes realizarla tu, como practica.

proyecto0018

Diseño de Tabla (TableLayout)

Permite agrupar los elementos (Items) en columnas y filas, tiene un conjunto de componentes del tipo TableRow, es el que agrupa componentes visuales por cada fila.

Aunque el nombre sugiere una tabla para acomodar datos, en realidad es una especialización de LinearLayout vertical, con un comportamiento especializado, hay una vista especifica que solo se puede utilizar en TableLayout y es la que aporta la funcionalidad necesaria para crear la tabla es decir TableRow.

TableRow es, a su vez otra especialización de LinearLayout, esta a su vez un LinearLayout horizontal. así que resulta evidente que, lo que nos muestra como un estructura de tabla, es en realidad un grupo de LinearLayout horizontales dentro de LinearLayout vertical.

Iniciamos como lo hemos realizado y ya en proyectos anteriores y estando que el diseño propiamente.

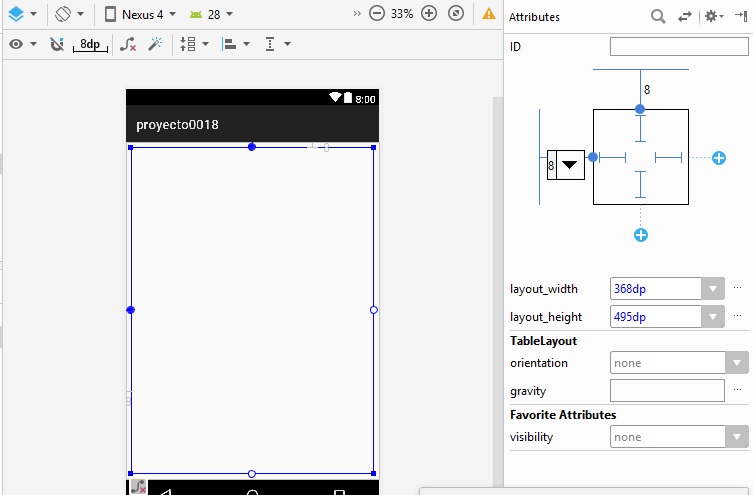

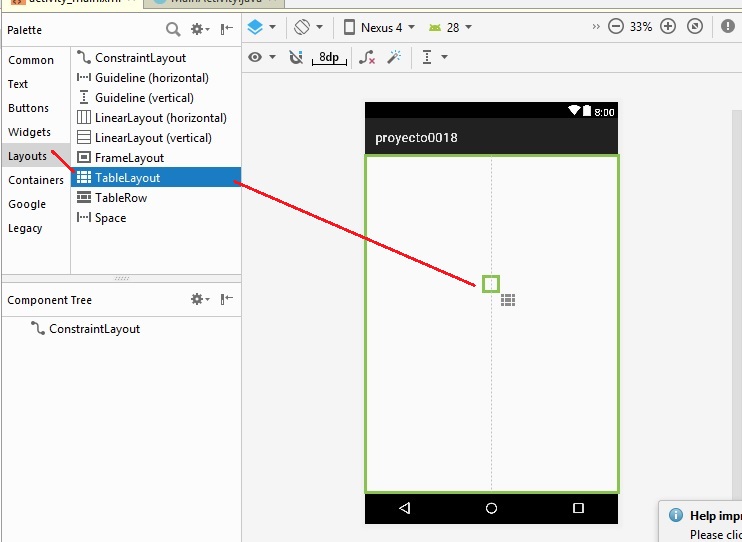

iniciamos con Layouts  > TableLayout se genera un ´area limitado por una linea de color verde que es la parte principal del TableLayout

asignamos distancias

Este componente en el esta un grupo de elementos dentro de el, haciendo un clic en el indicador    y se vera de la siguiente forma

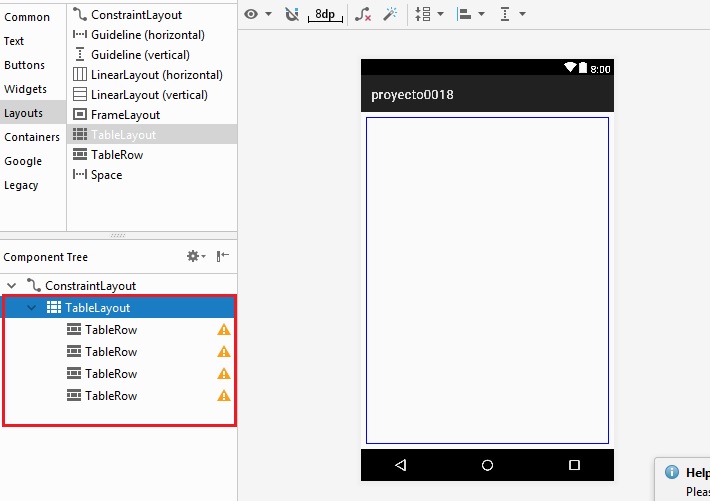

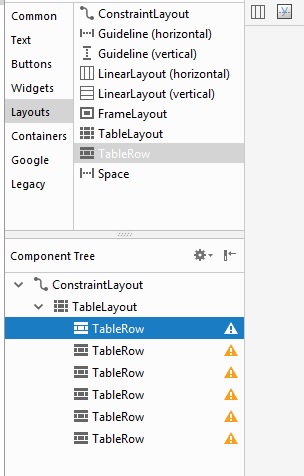

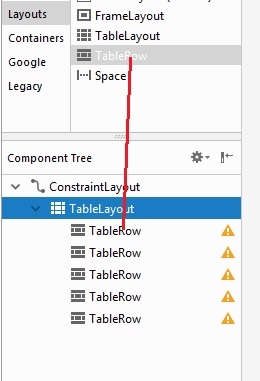

Agregaremos 2 mas TableRow arrastrando el componente y dejarlo caer dentro de TableLayout para agregar mas elementos:

quedando de la siguiente forma:

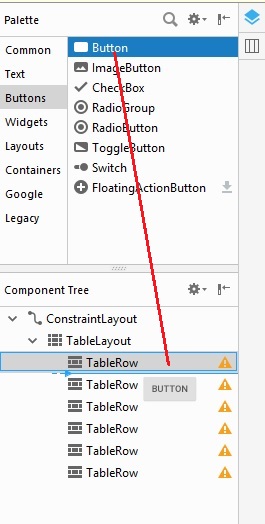

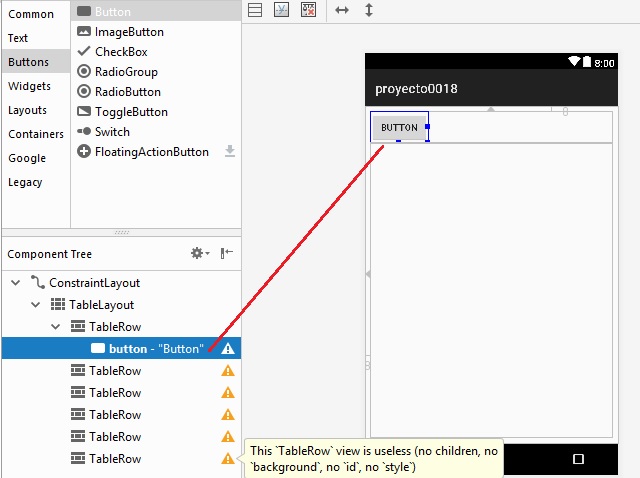

Agregaremos botones a cada fila (son 6 filas) inicialmente arrastramos de los controles de button a cada TableRow:

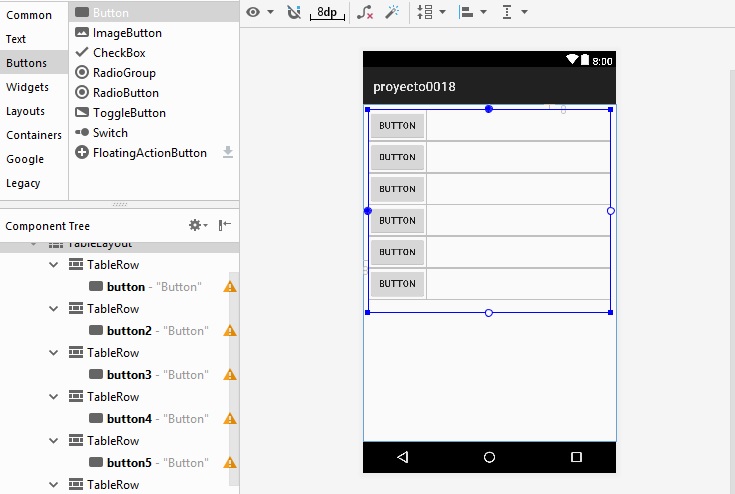

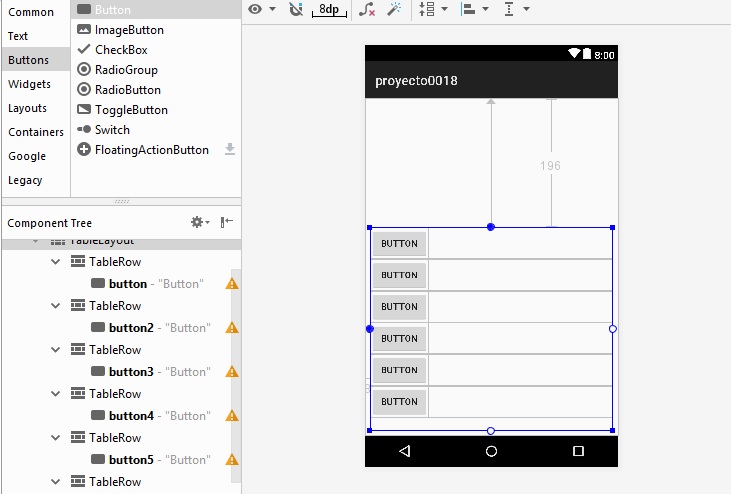

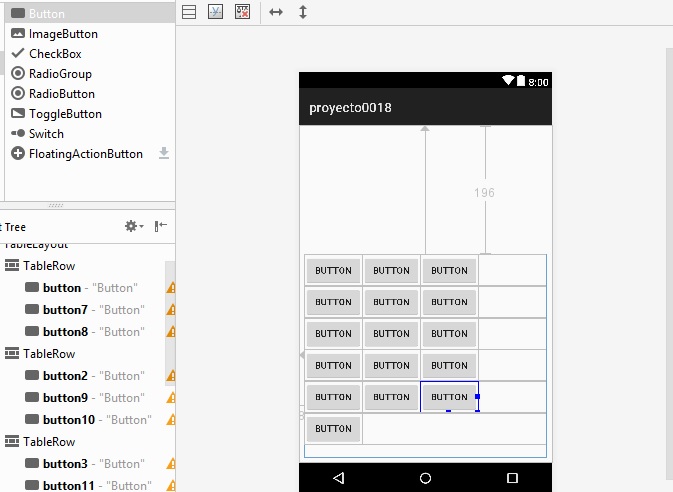

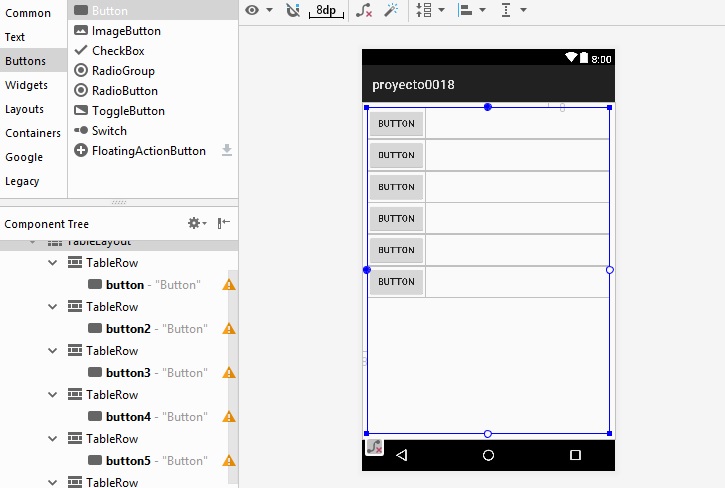

Quedando de la siguiente forma un botón por cada renglón, los siguientes botones se pueden "arrastrar" al lado derecho de cada botón inicial, o bien de la misma forma como se realizo.

realizaremos un ajuste del area, pasando estos elementos en la parte inferior reduciendo el ´area del TableLayout

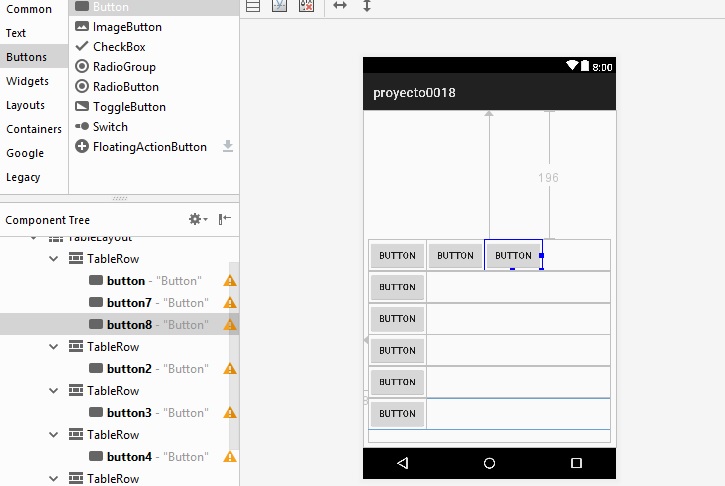

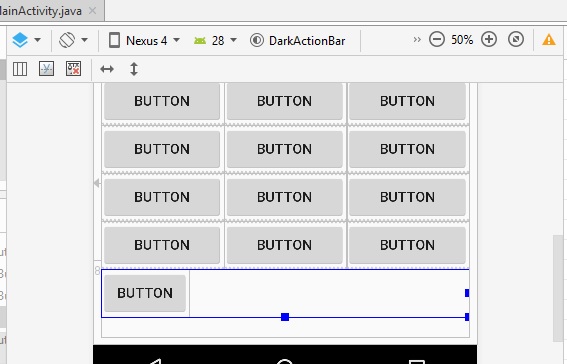

Agregamos mas botones siendo 3 por linea excepto al final, "arrastramos" el control del botón al lado derecho de cada linea

seleccionando el ultimo botón y seleccionamos en el menú todas las propiedades y localizamos la propiedad layout_span y establecemos el valor de 3 con ello ocupara 3 posiciones de los botones superiores.

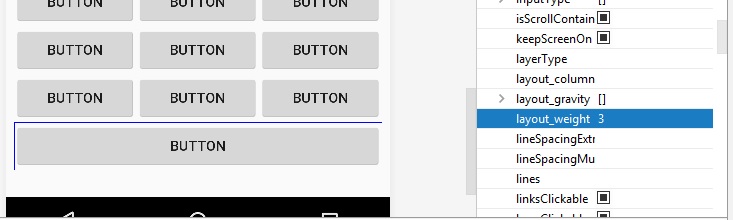

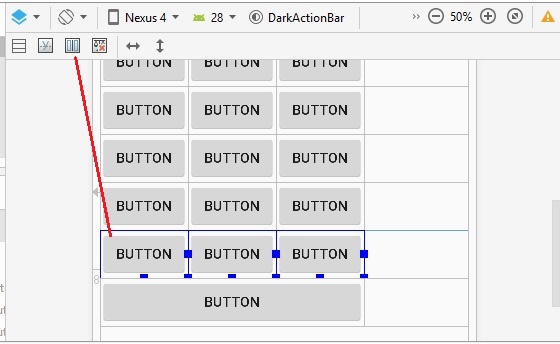

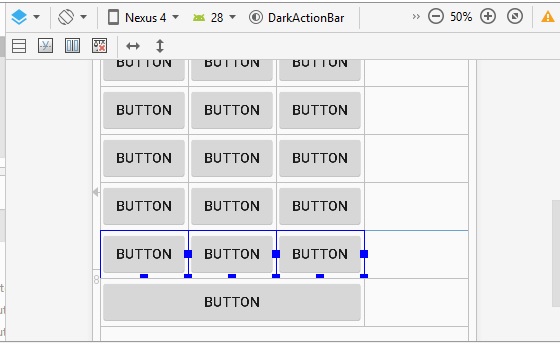

Distribuiremos los botones de forma equitativa, para ocupar el ancho de la pantalla, para ello seleccionamos los tres botones de la parte inferior, de la siguiente forma hacemos clic en el lado izquierdo, y para realizar la selección de los otros botones presionamos la tecla  SHIFT y hacemos clic en cada botón

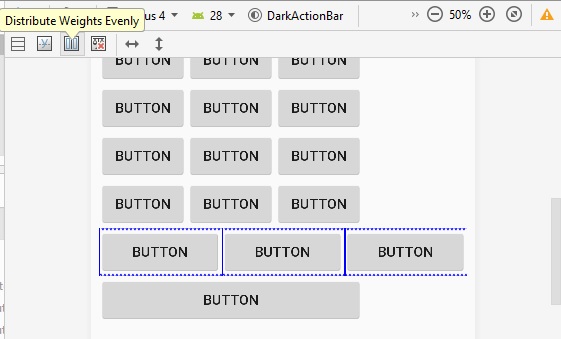

Al tenerlos seleccionados usamos el control   (Distribute Weigths Evenly) que localizamos en esta posición

  al aplicarlo

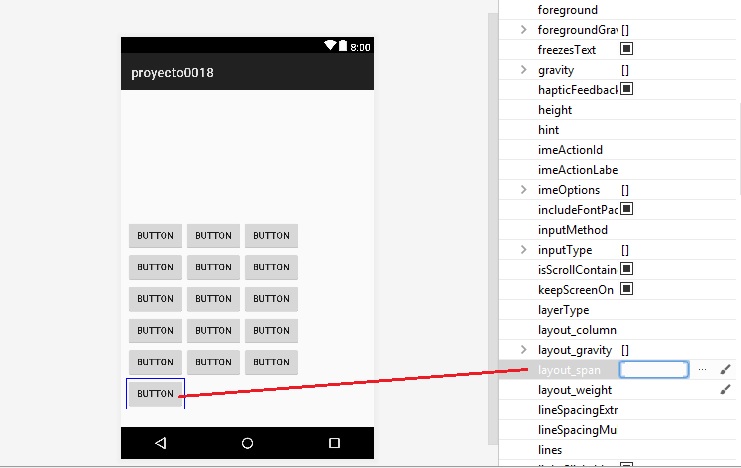

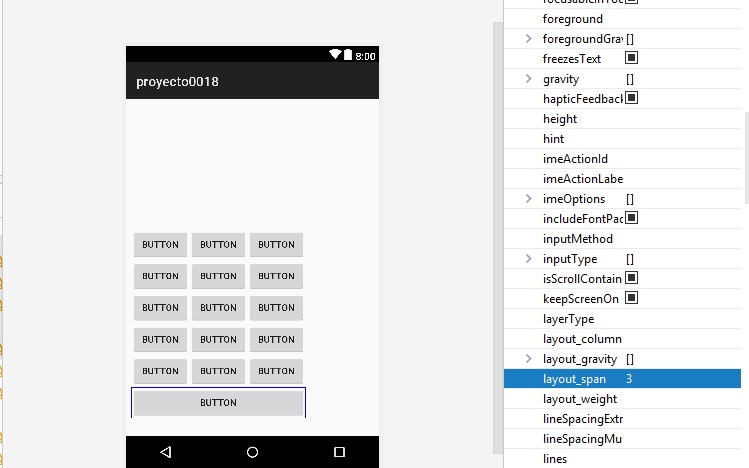

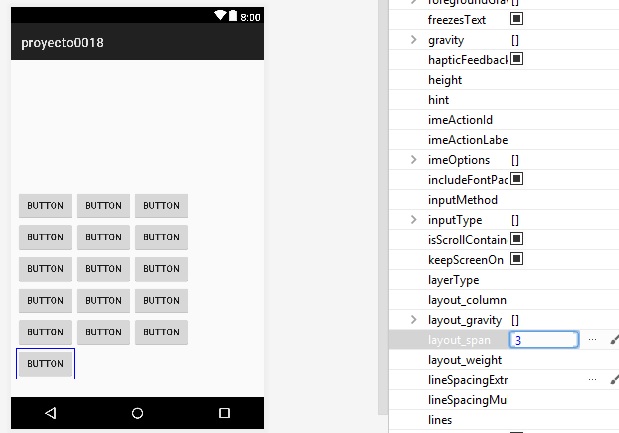

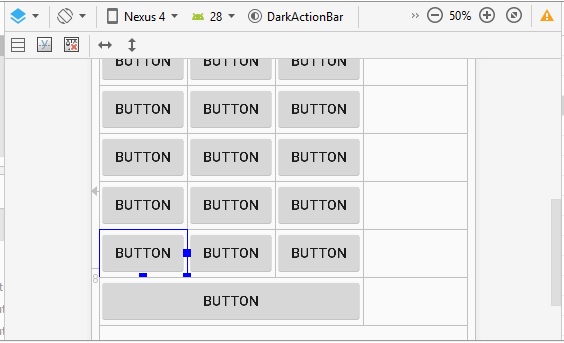

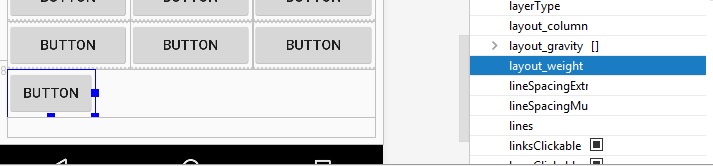

realizamos lo mismo para los dem´as botones, para el ultimo botón retiramos la propiedad (esto es para que se pueda observar el comportamiento de este elemento)

cuando es solo un botón  que se selacciona la herramienta (Distribute Weigths Evenly) no se muestra, entonces para ampliar este botón a lo ancho usaremos la propiedad layout_weight y lo establecemos a 3

Asignaremos el texto a cada uno de estos botones usaremos como en los casos anteriores el archivo string.xml que es la siguiente secuencia

<resources>
    <string name="app_name">proyecto0018</string>

    <string name="uno">1</string>
    <string name="dos">2</string>
    <string name="tres">3</string>
    <string name="cuatro">4</string>
    <string name="cinco">5</string>

    <string name="seis">6</string>
    <string name="siete">7</string>
    <string name="ocho">8</string>
    <string name="nueve">9</string>
    <string name="cero">0</string>

    <string name="Sumar">+</string>
    <string name="Restar">-</string>
    <string name="Multiplicar">*</string>
    <string name="Division">/</string>
    <string name="Resultado">=</string>

    <string name="RestaurarValores">Restaurar Valores</string>
    <string name="TextView">0</string>

</resources>

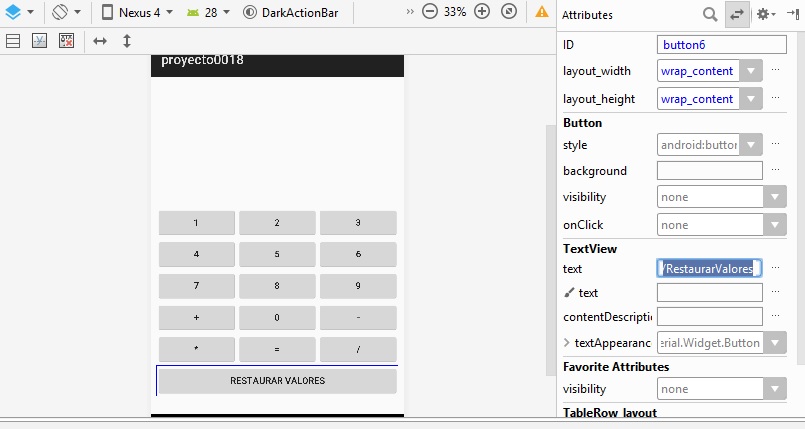

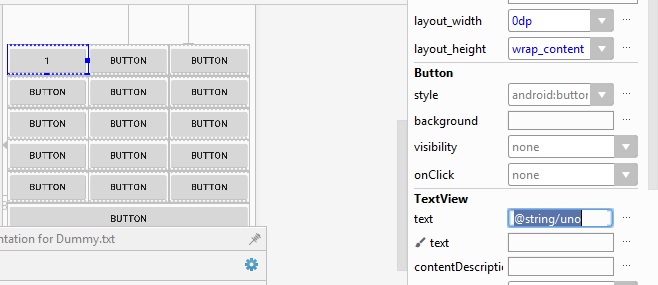

Asignamos a cada botón los valores de strings

El resultado puede verse de esta manera

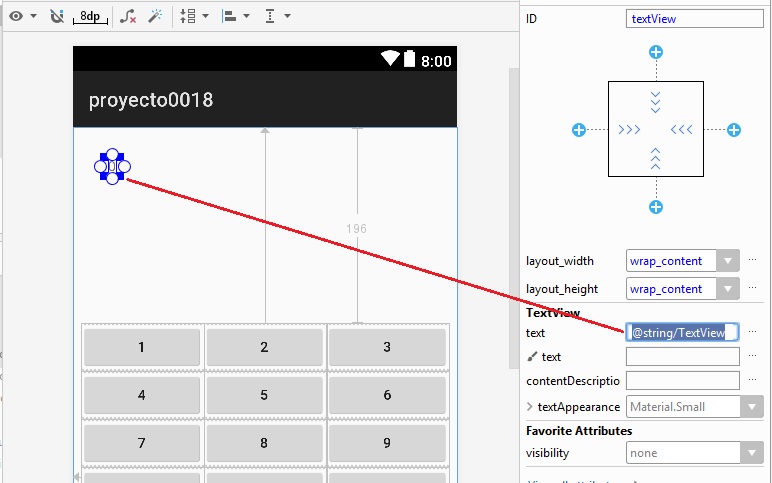

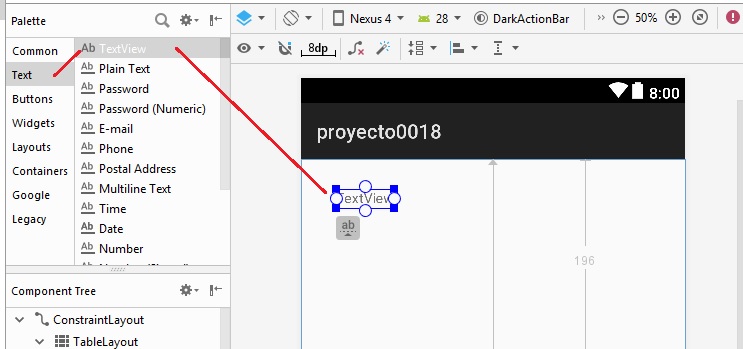

Ahora agregaremos la sección para mostrar el resultado (DISPLAY) usando TextView.

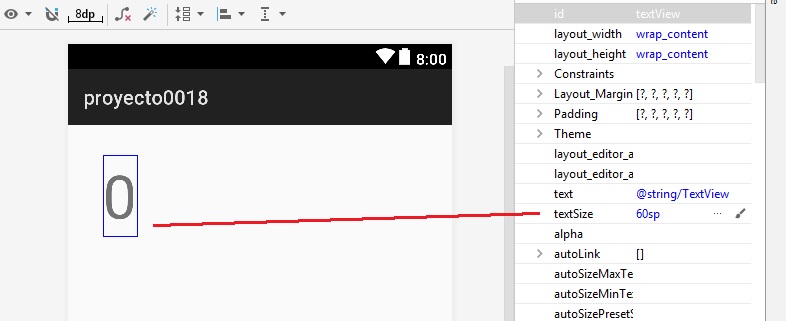

y ajustamos el tamaño en atributos

y se realiza el ajuste las distancias arriba y a la izquierda

Es un ejemplo de diseño así que las herramientas les permiten realizar

proyecto0019

Control FrameLayout (diseño de marco)

Es el mas simple de todos los Layouts en Android, no realiza ninguna distribución de las vistas, simplemente las coloca unas encima de otras. Esto le evita tener que relacionar los tamaños de unas vistas como las dem´as, por lo que se ahorra recorridos del ´arbol de vistas, tardando menos en mostrar su contenido.

Por ello, suele utilizarse para mostrar un único control en su interior, a modo de contenedor sencillo para un solo elemento sustituible, por ejemplo una imagen.

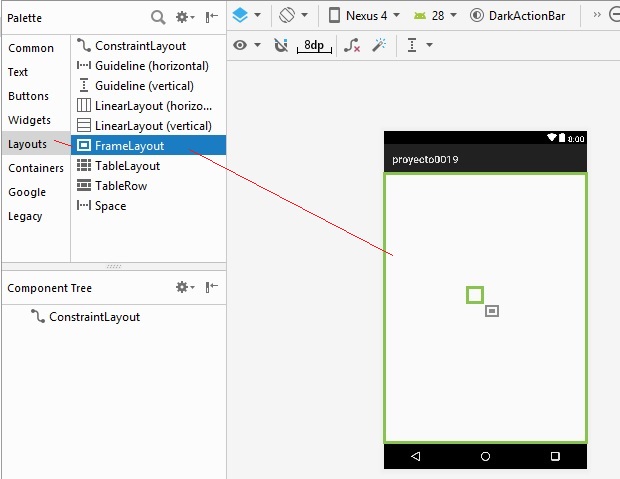

para iniciar usamos el control Layout y FrameLayout

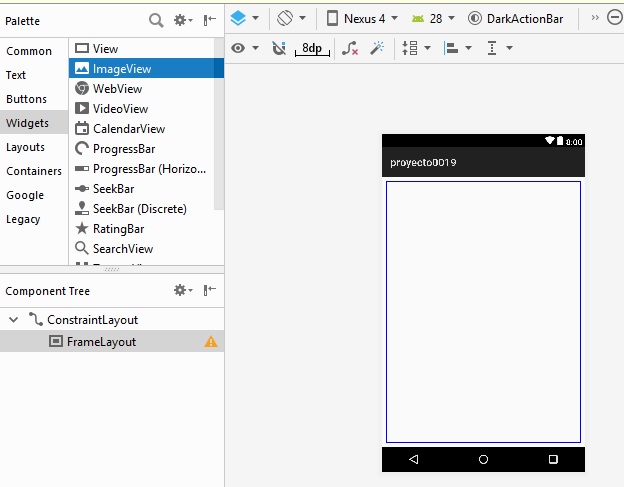

podemos observar que este control ocupa toda el ´area del activity

solo podemos agregar un control

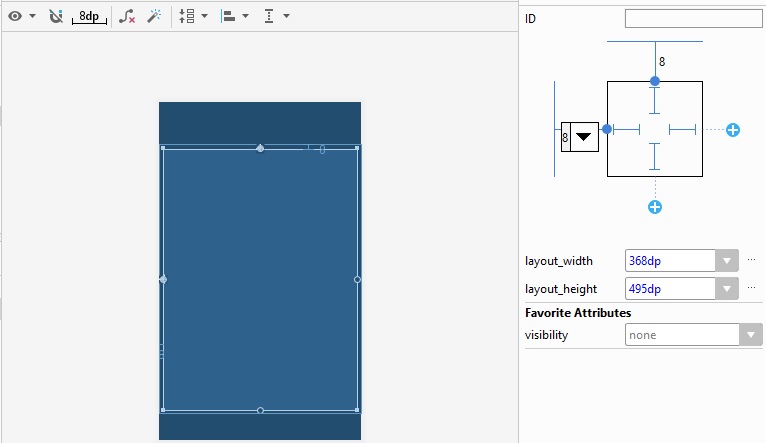

Realizamos el ajuste de las distancias

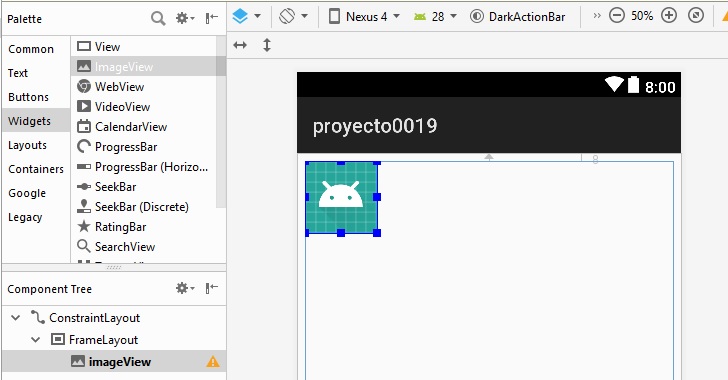

Usemos el ImageView de Widgets y la arrastramos al ´area de FrameLayout

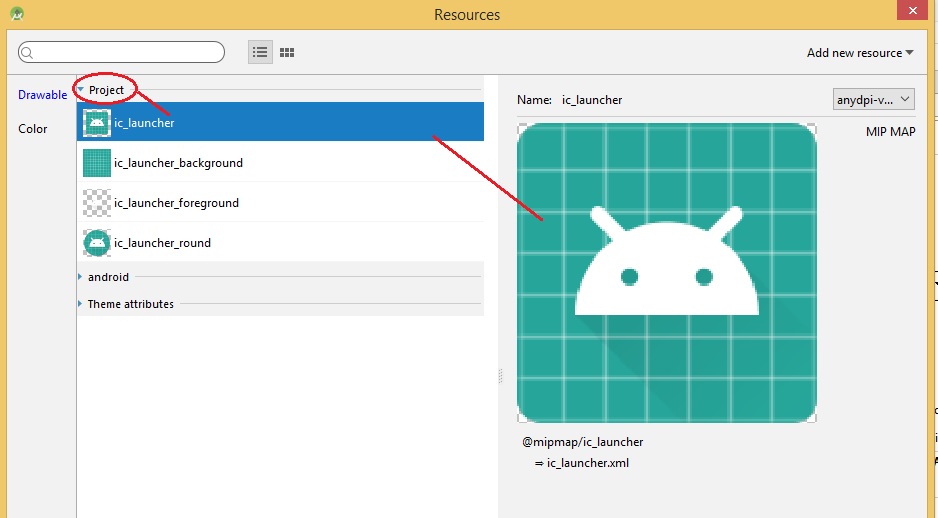

que nos llevara a la siguiente ventana, donde seleccionamos Project y ic_launcher

a lo nos presentara de esta forma:

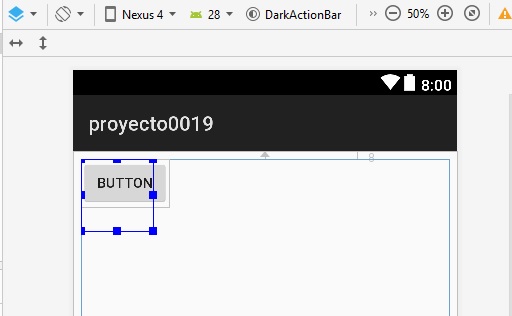

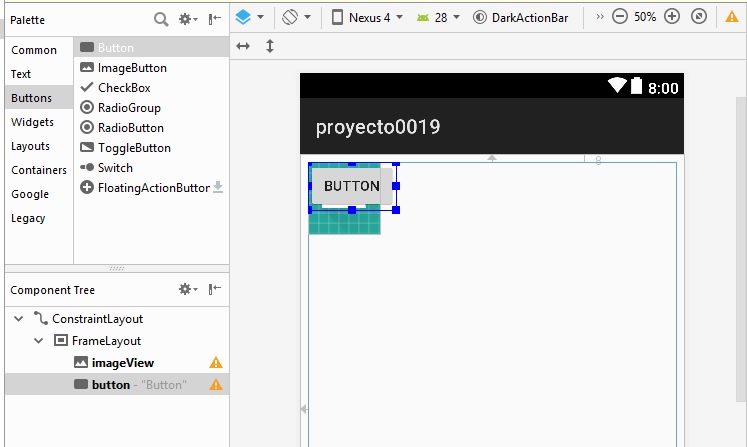

Agregamos un botón, como se puede esperar este botón quedara por encima de la imagen seleccionada, y esa es la intensión de esto

Ahora haremos un proceso donde el botón seleccionarlo desaparezca y deje visible a la imagen del fondo, para ello necesitamos primero cambiar los atributos de la imagen, seleccionemos la imagen y pasaremos a modificar sus atributos.

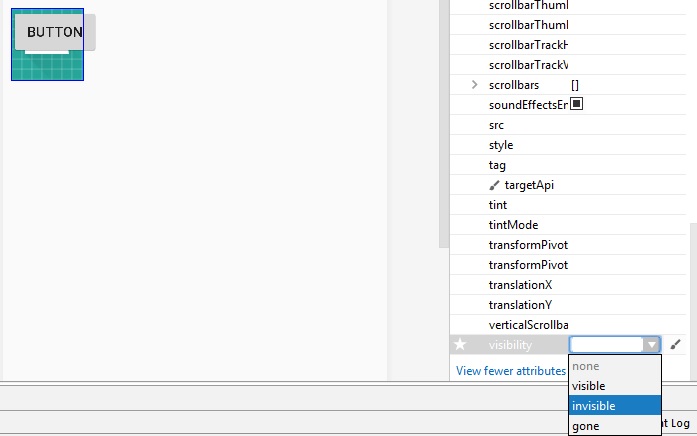

buscamos el atributo visibility y seleccionamos invisible

con lo cual quedaría de esta forma:

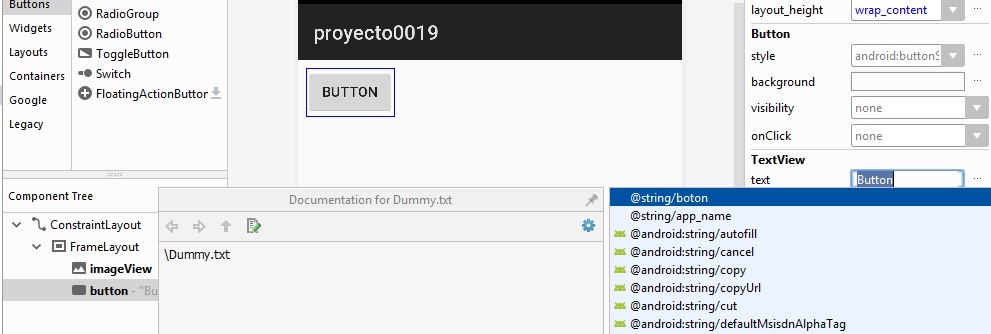

necesitamos modificar el archivo strings.xml para crear la relación con el botón

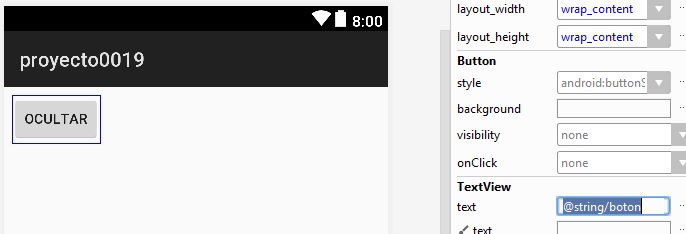

Regresamos a la vista diseño y seleccionamos nuestro botón

Modifiquemos la parte lógica de la activity (MainActivity.java)

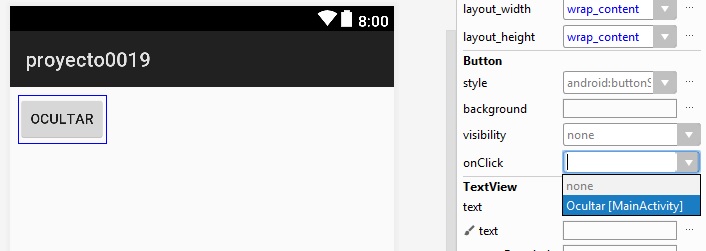

Asignamos el método a la propiedad OnClic

Ejecutamos la aplicación en  nuestro celular

proyecto0020

Control ScrollView (Vista de desplazamiento).

Permite colocar una cantidad de controles y elementos visuales, que superen  el campo de visión del dispositivo, de esta manera el usuario podr´a desplazar con el dedo la interfaz de la aplicación creada.

Haremos una aplicación con im´agenes de frutas y su nombre en español, y en ingles (u otro idioma) los nombres de las im´agenes deber´an ser de forma normal, no deber´an de tener ñ, o caracteres especiales ya que no ser´an agregadas en Android.

Las im´agenes las puedes descargar desde Internet. (recuerda que deben de ser los nombres en minúsculas y sin caractres especiales (ñ)

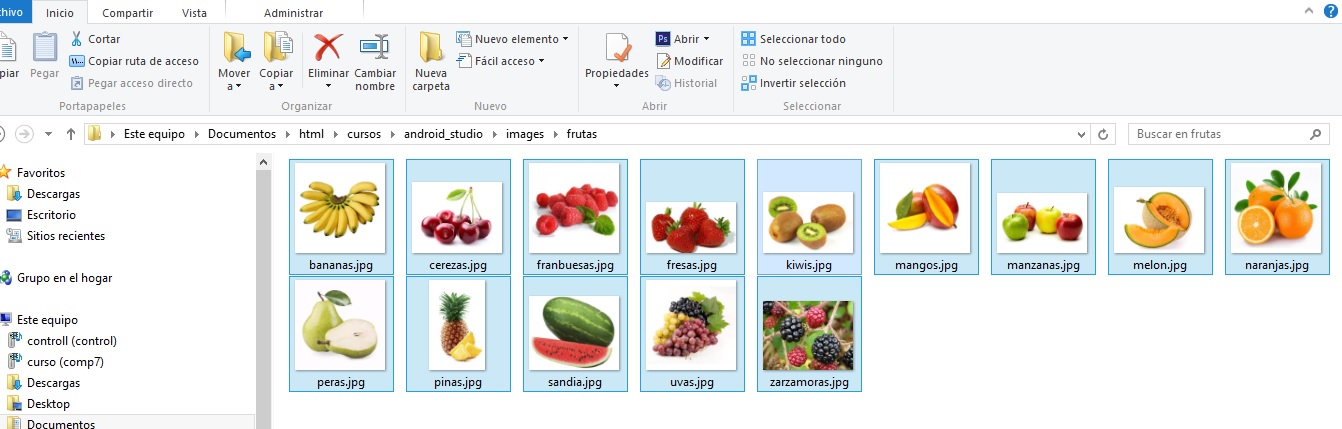

Primero deberemos de tener las im´agenes de las frutas en algún directorio que ser´an las que pasan a la activity:

Creamos nuestro proyecto en Android Studio.

lo primero que haremos es incluir la im´agenes de las frutas, para ello pasamos al directorio donde encuentran estas. (recordemos los tamaños para las im´agenes usadas en nuestra activity deber´an ser pequeñas para poder acomodarlas bien usemos 40 x 40 pixeles)

seleccionamos todas las im´agenes y las copiamos, y pasamos a nuestra activity, y desplegamos la carpeta apps > res > drawable y sobre la carpeta hacemos clic derecho e indicamos pegar (paste) nos presentara una ventana que confirma que se desea pegar el directorio en esta parte y hacemos clic en OK, y despues nos solicitara el directorio en la app para registrarla ahi y solo hacemos clic en el botón OK. en el siguiente enlace se muestra el procedimiento completo.

Proceso de manipulación de im´agenes de las frutas

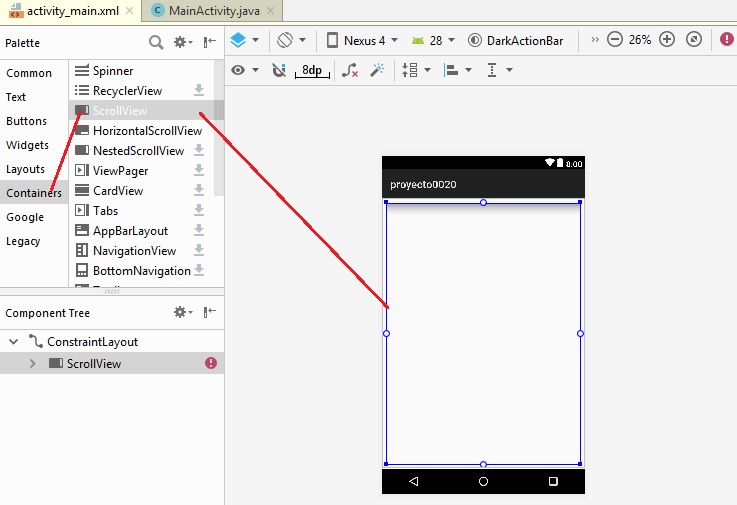

Procedemos a nuestro diseño y realizamos la selección de Containers y ScrollView.

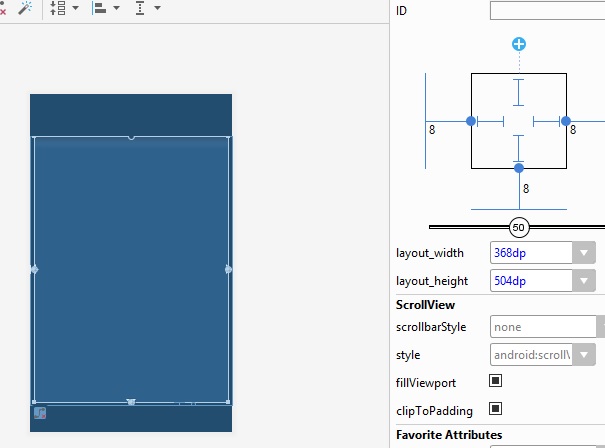

realizamos el ajuste de distancias dejando en de la parte superior sin valor.

en la parte superior solo la dejaremos al limite de la activity, esto es para que abarque la mayor cantidad de espacio de la activity.

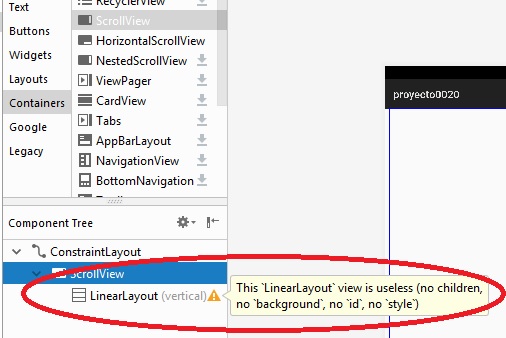

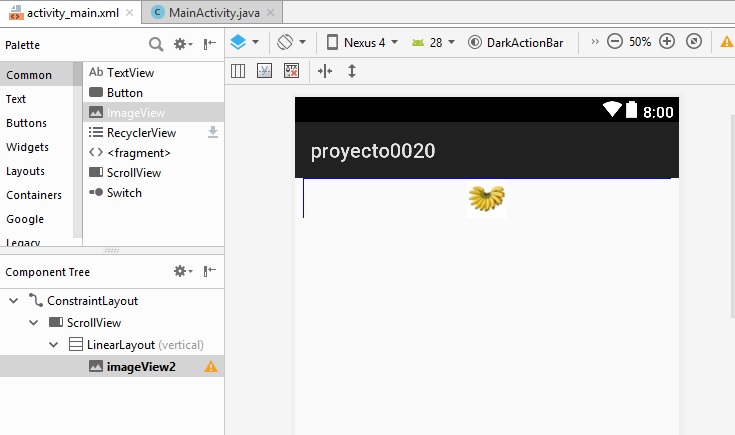

veamos que al crear el ScrollView dentro de el se forma un LinearLayout y es para ir agregando los elementos de im´agenes con ImageButton, y este control sera "arrastrado" a LinearLayout (figura inferior)

donde seleccionaremos alguna de las im´agenes que se copiaron en los pasos anteriores, al soltar el control dentro de este se vera lo siguiente:

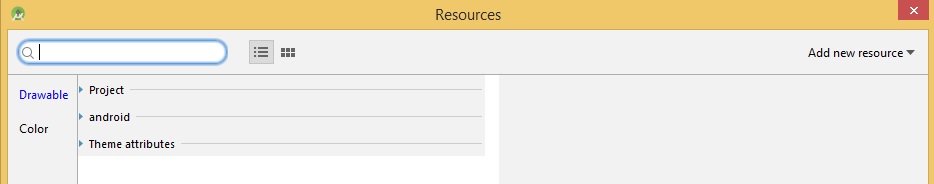

ahí seleccionamos Proyect:

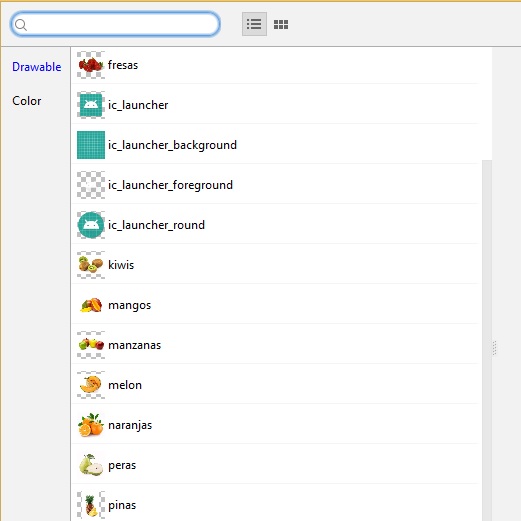

donde comenzaremos a seleccionar algunas de la im´agenes de frutas, podemos comenzar con bananas, pero tu puedes seleccionar el orden que tu quieras, y para cada imagen usaremos el ID que se relaciona con la fruta

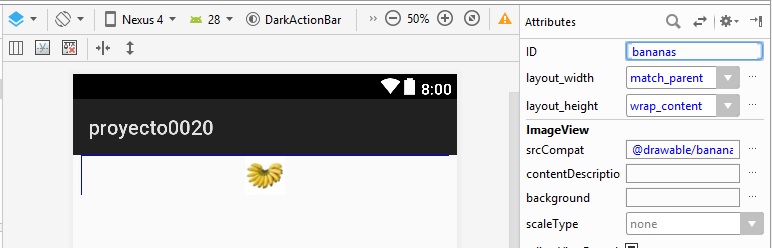

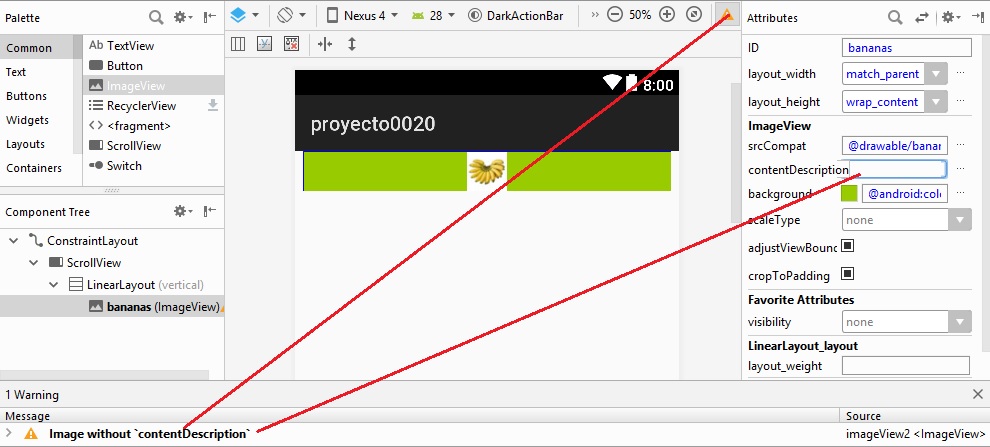

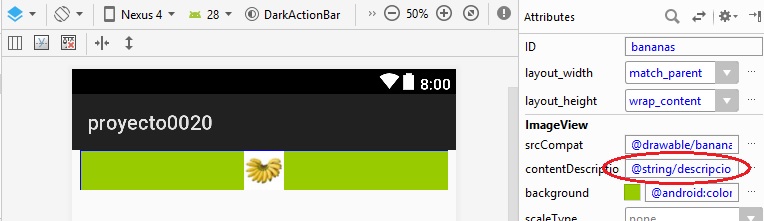

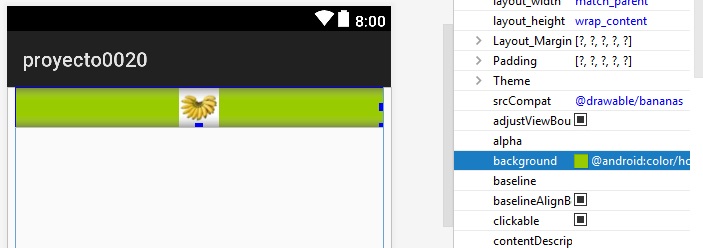

Pasamos a los atributos de esta imagen y modificamos el atributo background donde seleccionaremos un color que contraste con las im´agenes, yo lo hare con el color verde de la siguiente forma backgroud > (elemento con ...) Color > android > holo_green_ligth

y es así como se vera el efecto, regresamos a los atributos b´asicos y veamos que tenemos un cuadro llamado contentDescription, ya que esta faltante para la descripcion del contenedor

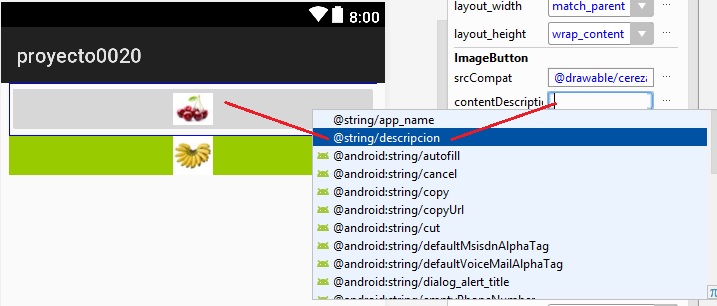

para corregir esto usaremos el archivo string.xml para agregar el contenedo, agregamos una etiqueta llamada descripcion:

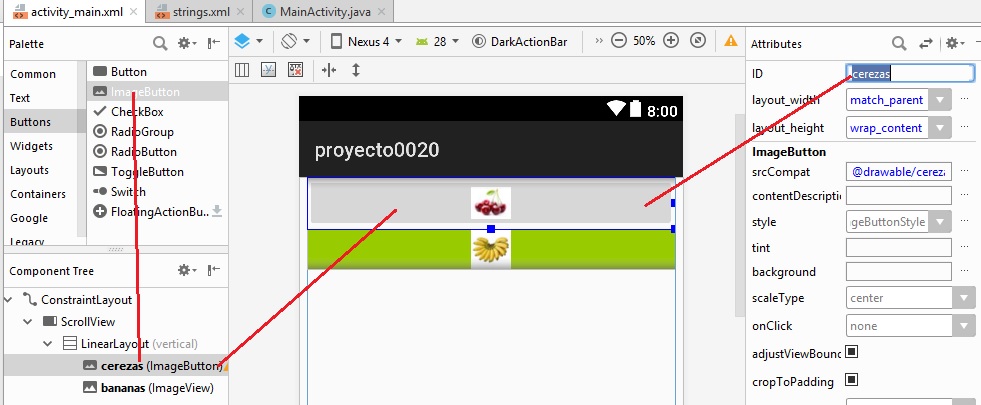

regresamos a nuestra activity y asignamos el contenedor

esta referencia sera utilizada para todos los elementos de ImageButton

repetimos el procedimiento para el siguiente elemento (en esta caso fruta las cerezas)

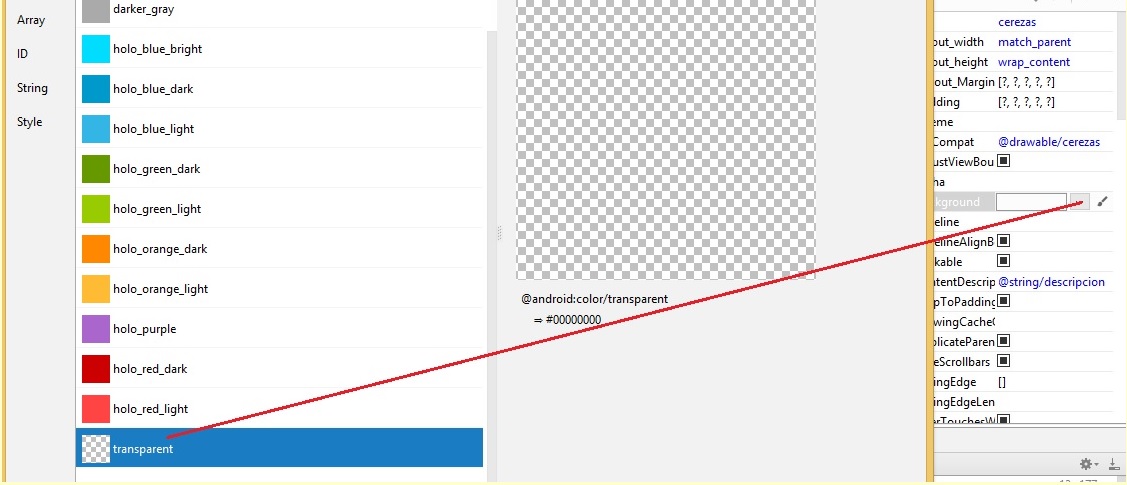

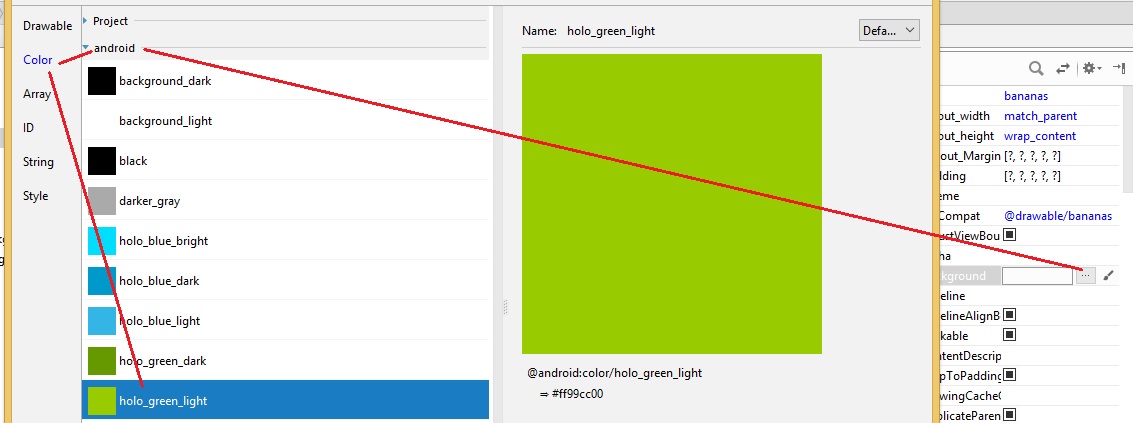

de nueva cuenta usamos los atributos de background y ahora usamos el que es transparente: background > color > android > trasparent

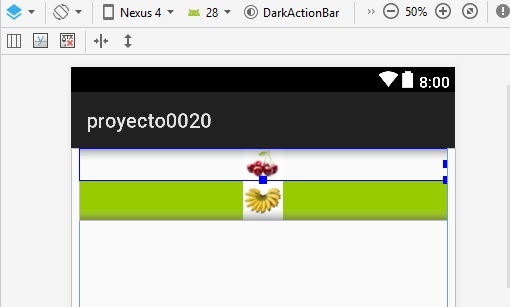

el resultado de esto se ve asi:

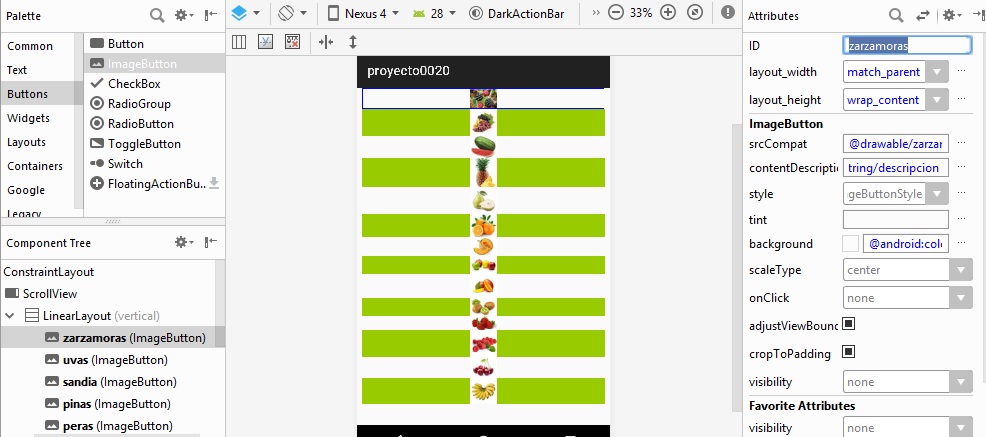

y realizamos el proceso con cada una de las im´agenes, alternando entre el verde y el transparente al final veremos de esta forma

seguimos con la parte lógica MainActivity.java

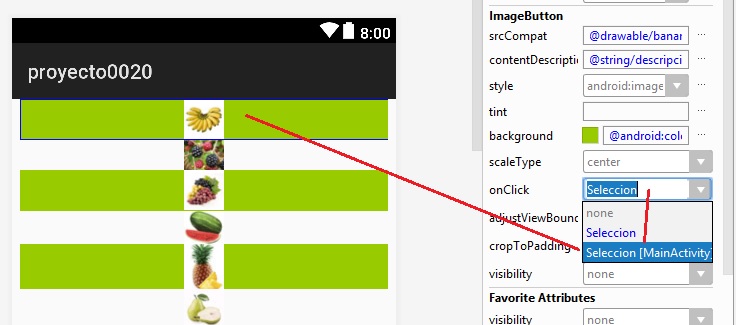

cuando termine debemos asociar todos los botones de imagen al evento Seleccion (el nombre de la instrucción Switch)

verifique el resultado de esta activity

modificar el proyecto0020

Cambiaremos el color e icono de la aplicación.

 Los iconos que se han generado durante la ejecución en Android han sido como de este estilo

para realizar el cambio requerimos previamente tener una imagen que representara el icono la condición es que la imagen sea de tipo png y el nombre del archivo no contenga espacios para esta aplicación usaremos esta imagen      pero pueden usar cualquier otra que sea de tipo .png y el tamaño del archivo en este caso no es relevante.

Un elemento importante para este caso necesitaremos utilizar algunos de lo siguientes programas de edición de texto, Notepad ++ o Sublime se recomienda usar el Notepad++ del sitio  https://notepad-plus-plus.org   descarguen e instale este programa que sea el adecuado para su sistema es decir x32 o x64 antes de proseguir.

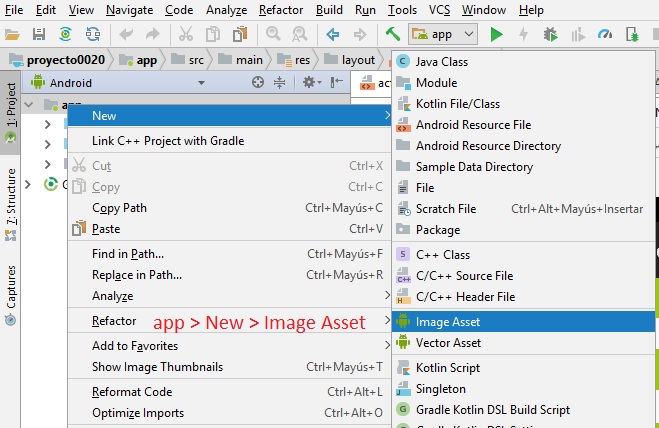

Cambiemos el icono de la aplicación y el icono de la barra superior, teniendo la imagen preparada usamos lo siguiente: app > New > Image Asset

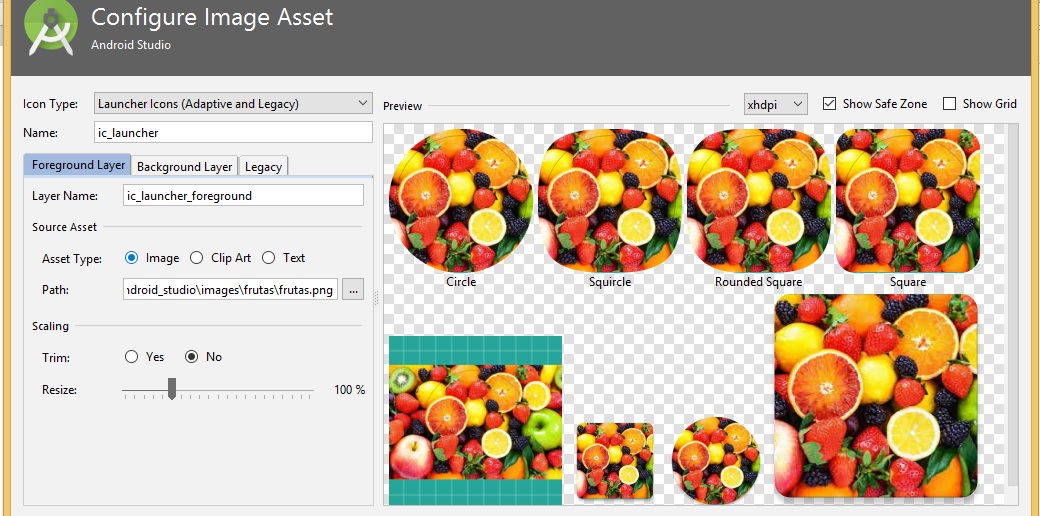

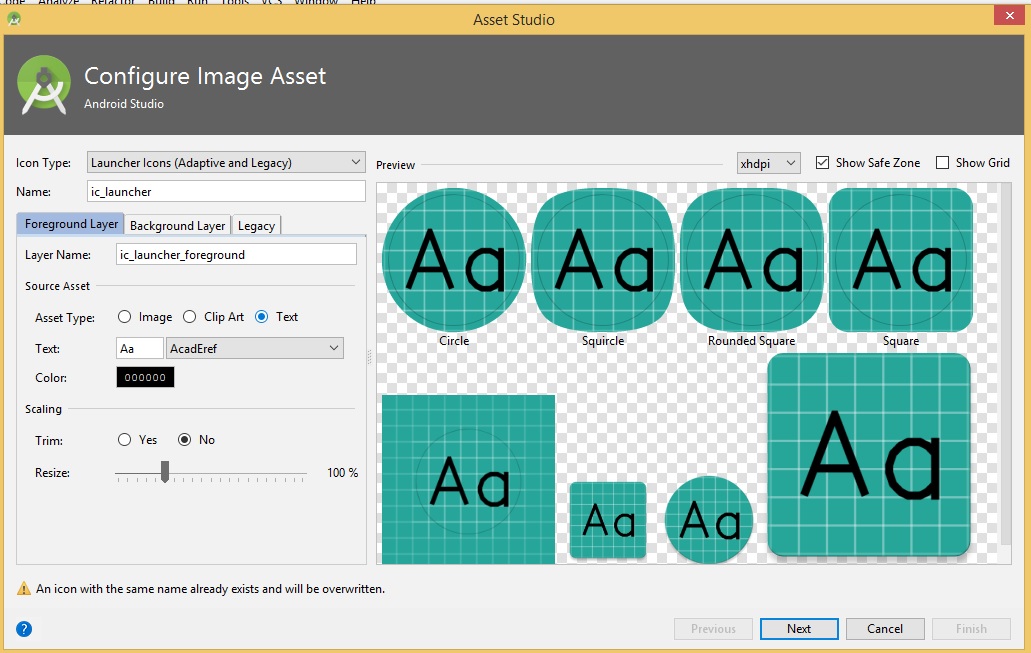

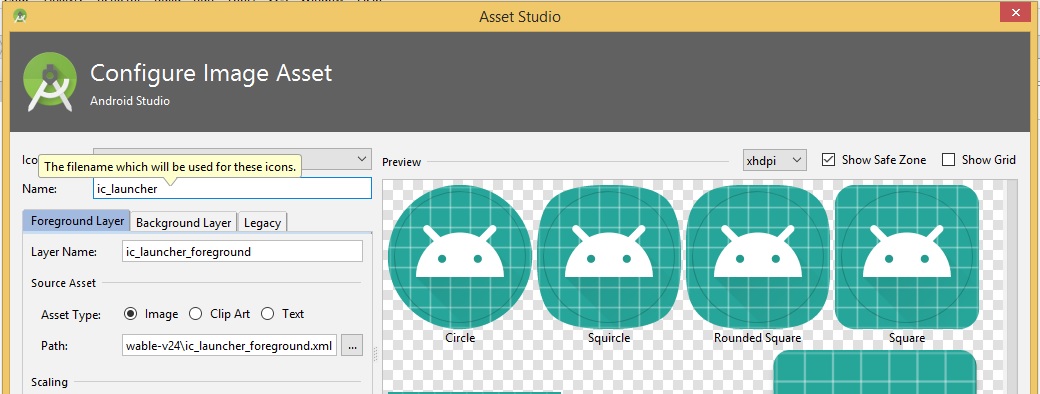

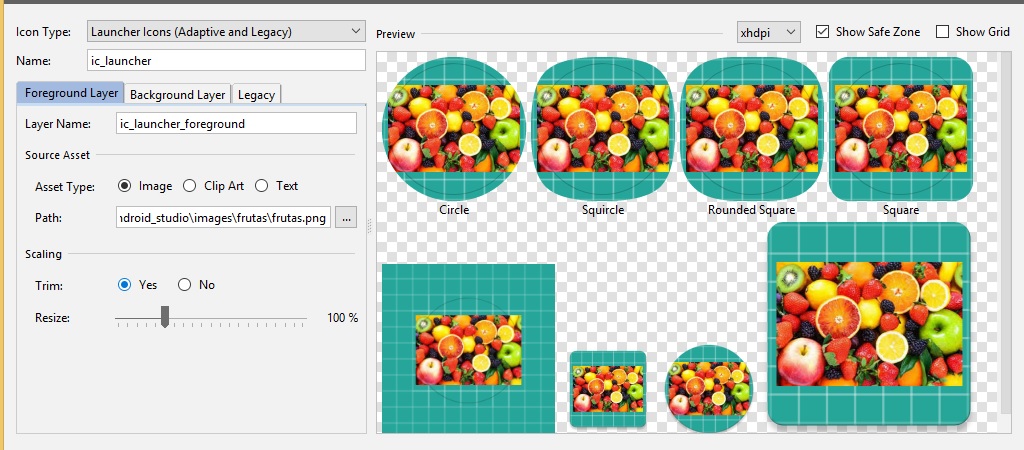

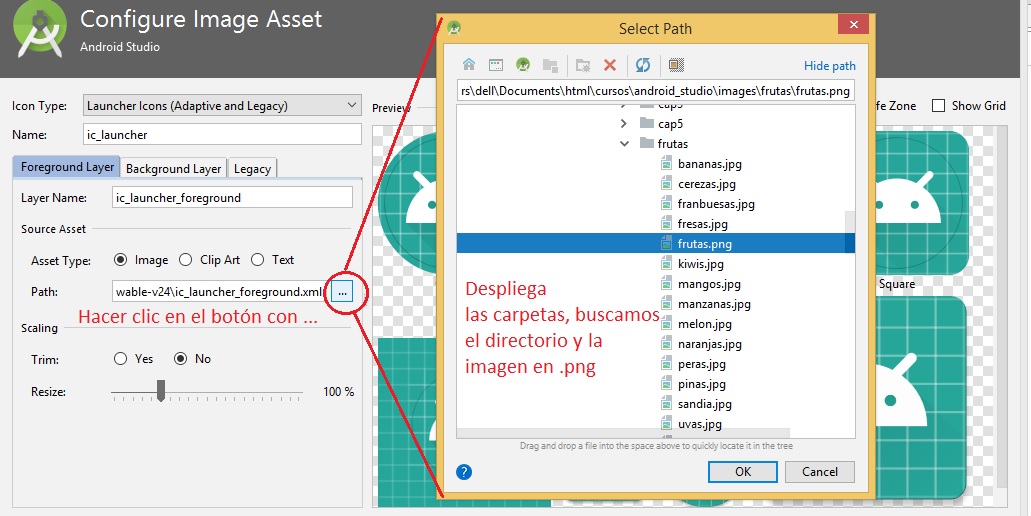

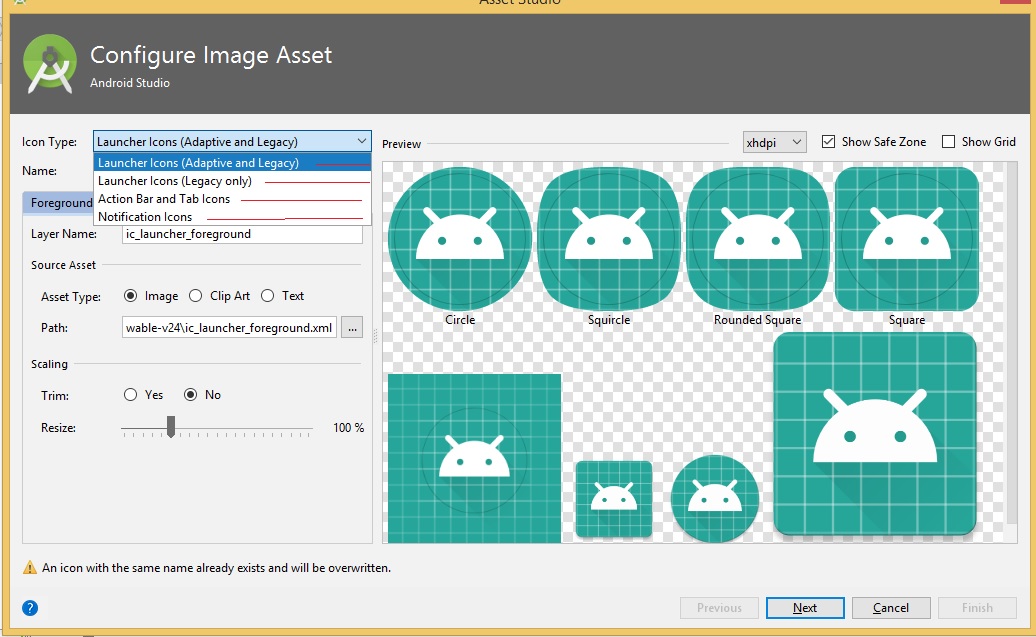

lo que nos presentara lo siguiente y en primer termino esta Launcher Icons (Adaptative and Legacy) que corresponden los diseños que est´an del lado derecho

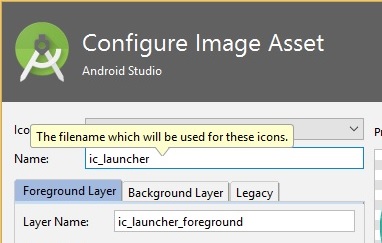

en el caso de Name  se recomienda que se queda igual, esto es porque se hace referencia a un evento para andriod y es conveniente dejarlo así (ic_launcher) en la opción Asset Type esta seleccionado Image donde observamos los diferentes diseños para ajustar la imagen y como se puede apreciar son los iconos que android studio coloca para las aplicaciones que hemos creado :

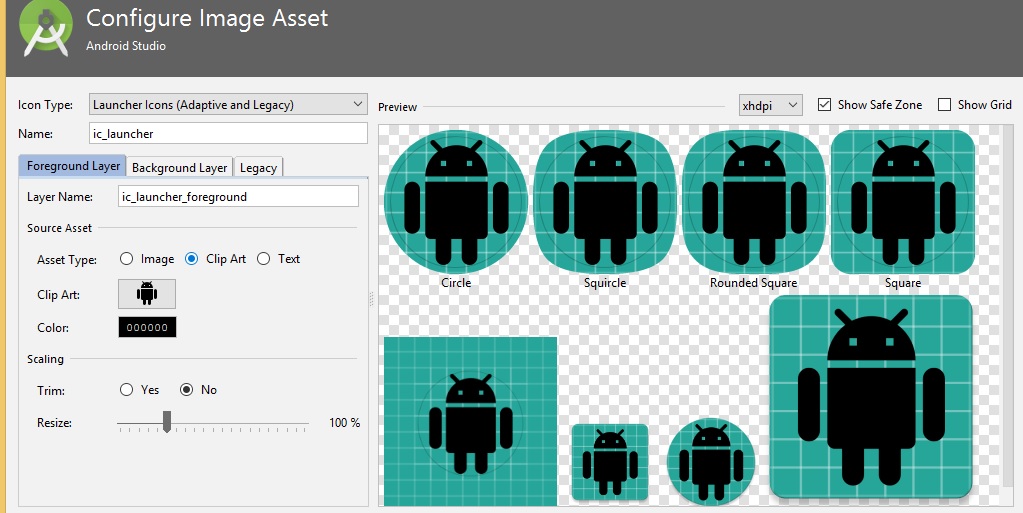

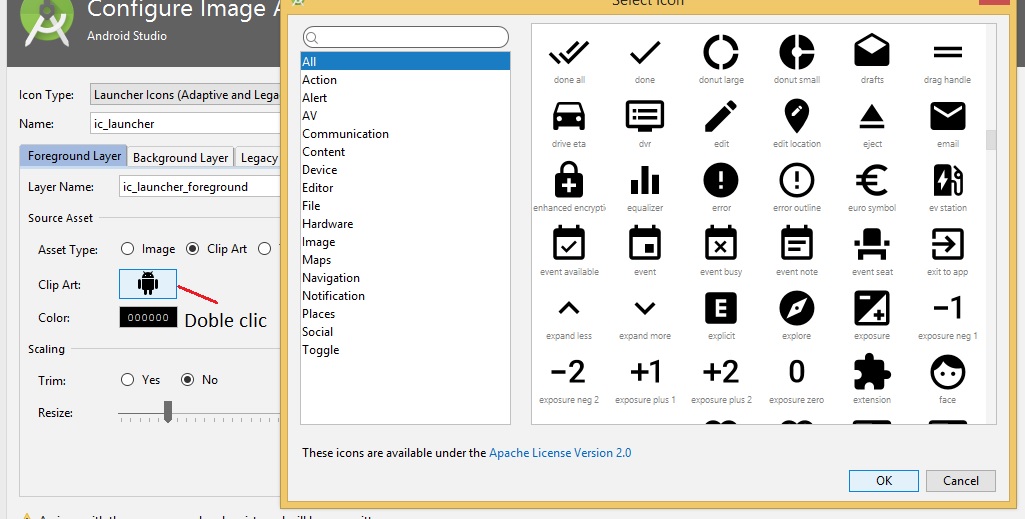

para Clip Art

aquí tenemos mas iconos a usar aunque son simples

  también tenemos la opción para agregar texto

podemos ver que hay un botón llamado trim (recortar) en la imagen superior esta en No si aplicamos en Yes se ve de esta forma:

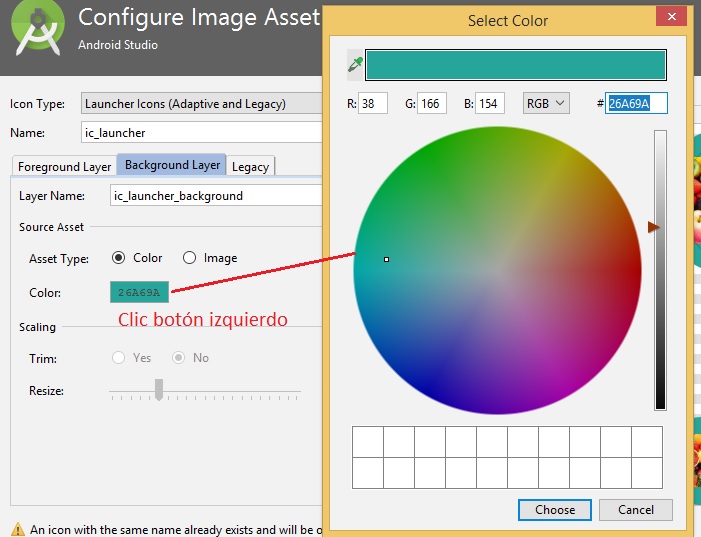

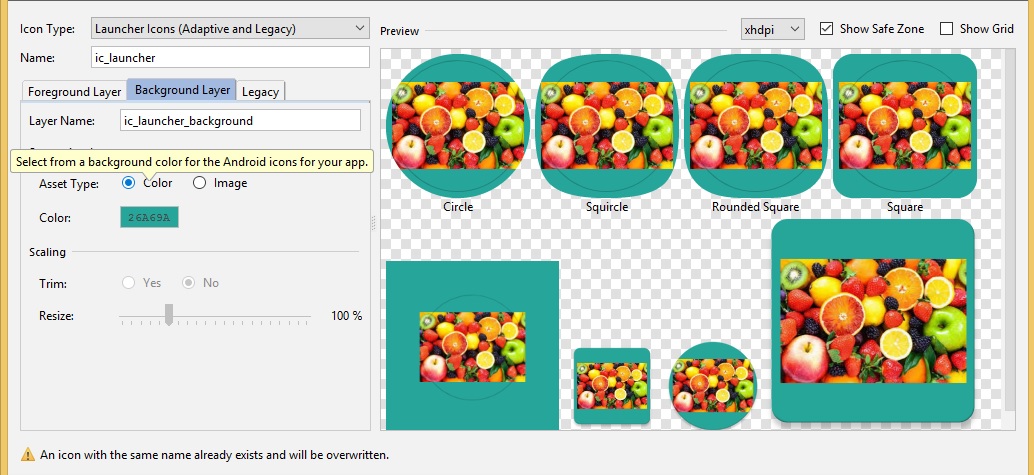

Ahora usamos el separador Background Layer cambiaremos de color

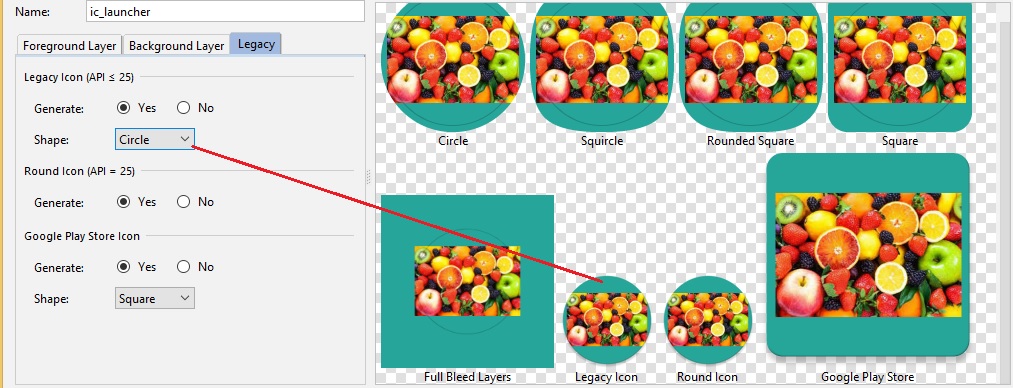

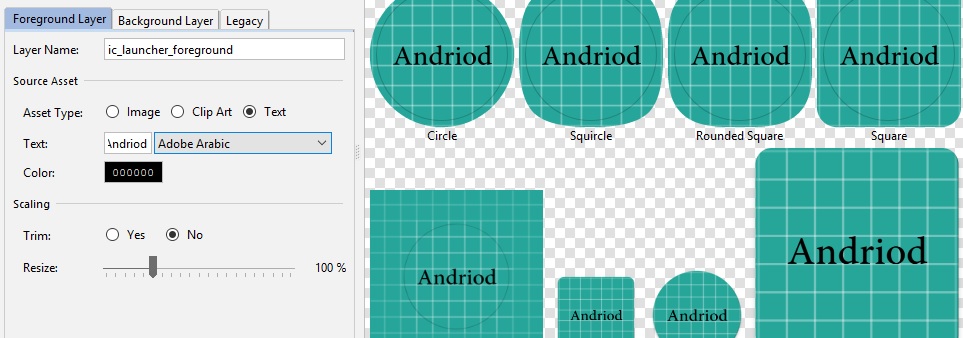

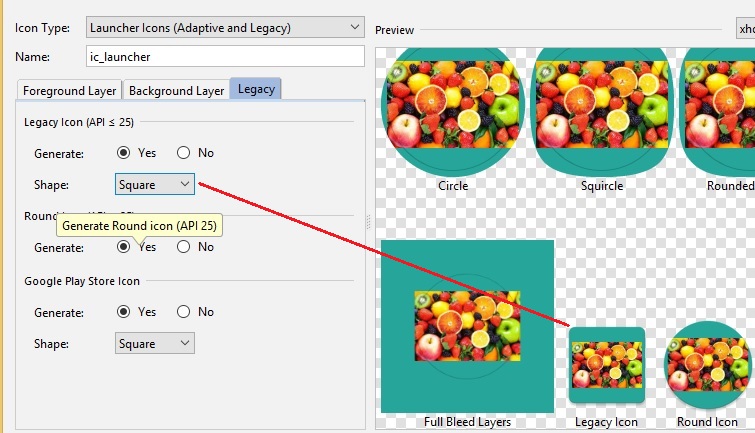

En legacy podemos seleccionar varios formas como Circle a Square

podemos observar como cambia la forma del icono, usando las 3 partes podemos adaptar el icono que deseamos para la aplicación, hacemos clic en Next y finish, podemos ejecutarla y al cerrarla se vera que el icono de la figura de andriod ha cambiado por la imagen que hemos usado (frutas) revise el icono en su Smartphone, tendr´a la imagen y el nombre debajo proyecto0020.

Agregaremos la imagen a la barra superior (Action Bar) de la aplicación al lado izquierdo del nombre de la app. Para ello debemos modificar la parte lógica del la aplicación usando lo siguiente.

ic_launcher es el nombre que se aplicaba al comienzo de asignación de la imagen como icono y debemos recordar que no debemos cambiar este nombre porque lo usamos en esta sección.

con esto el icono se presentara al lado izquierdo del action bar

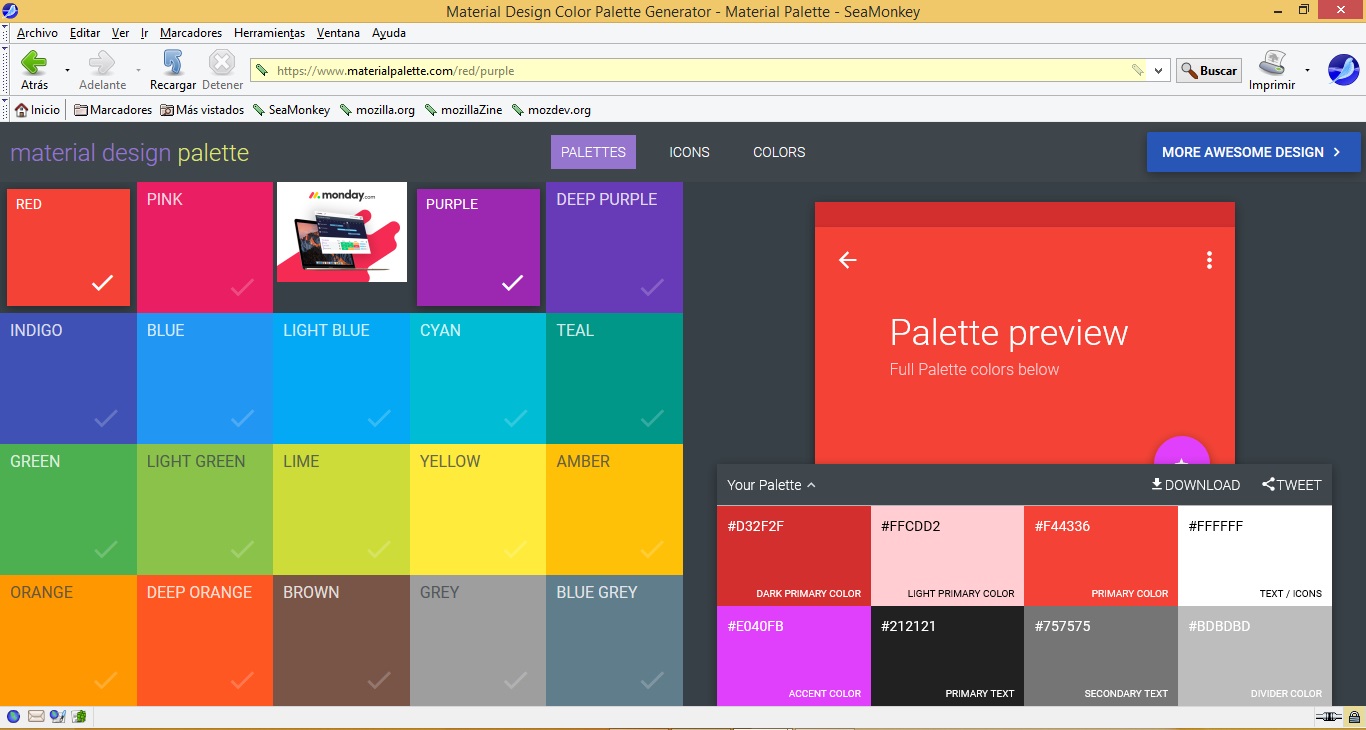

cambiaremos el color del Action Bar para ello requerimos usar el siguiente muestrario de colores que esta disponible en la pagina: www.materialpalette.com debemos seleccionar 2 colores uno es para el action bar (primer color seleccionado), el segundo es para el color de los componentes, se han seleccionado el color rojo y purpura cuando se tengan los dos colores se mostrara del lado derecho el efecto completo de la combinación.

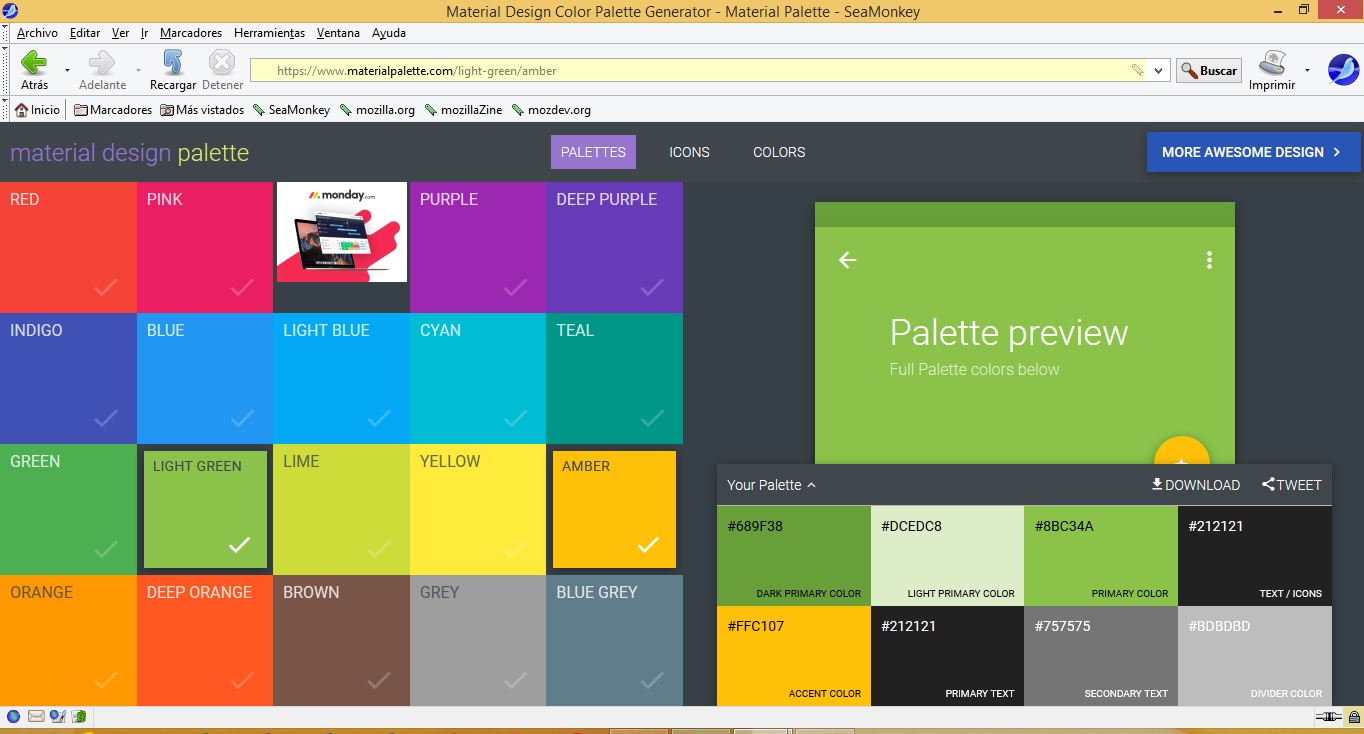

Pero como estamos usando color verde usaremos la siguiente combinación

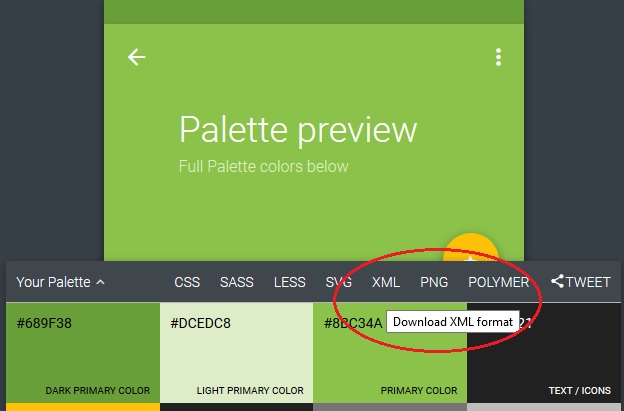

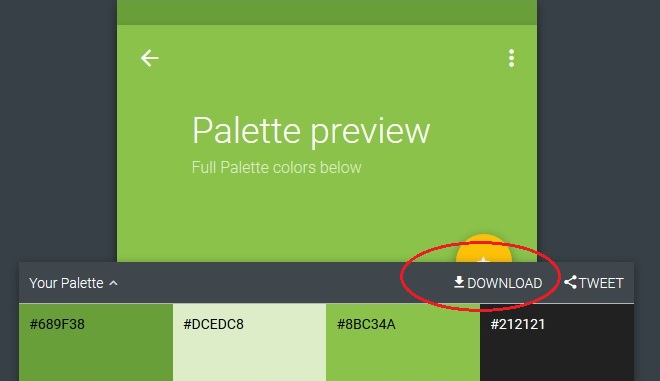

y realizamos un clic en DOWNLOAD donde seleccionamos el código para XML

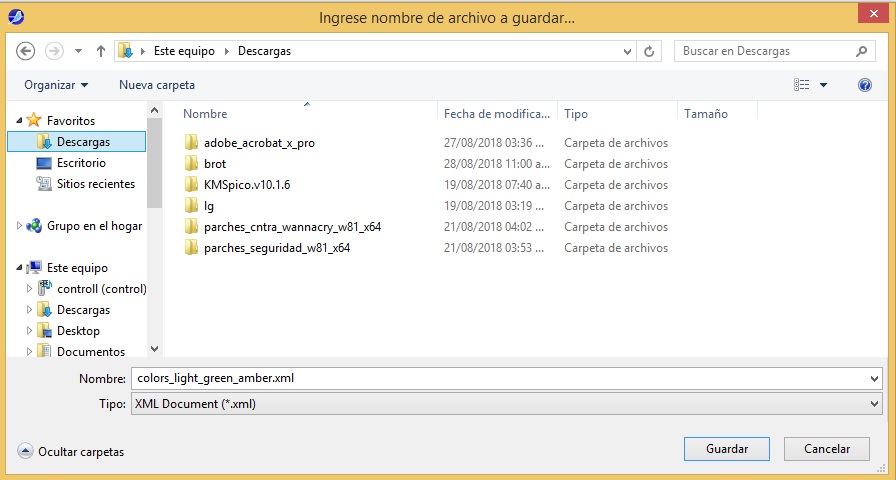

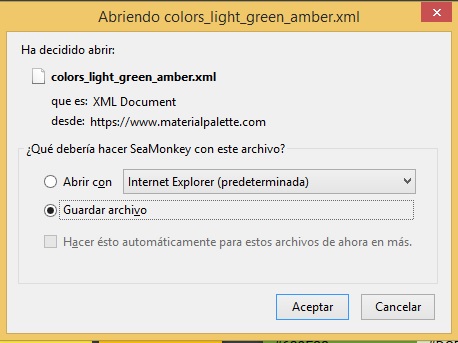

al hacer clic ahí nos mostrara el cuadro de dialogo que nos pide que descarguemos esta archivo (guardar) y este esta con extensión XML, debemos ubicar el directorio de descarga para poder acceder a este archivo con el Notepad ++ porque tomaremos parte del código generado para incluir los colores en la app.

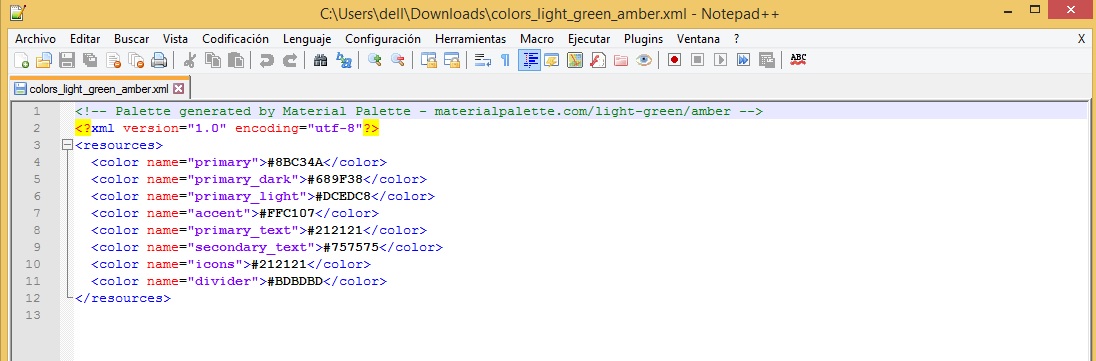

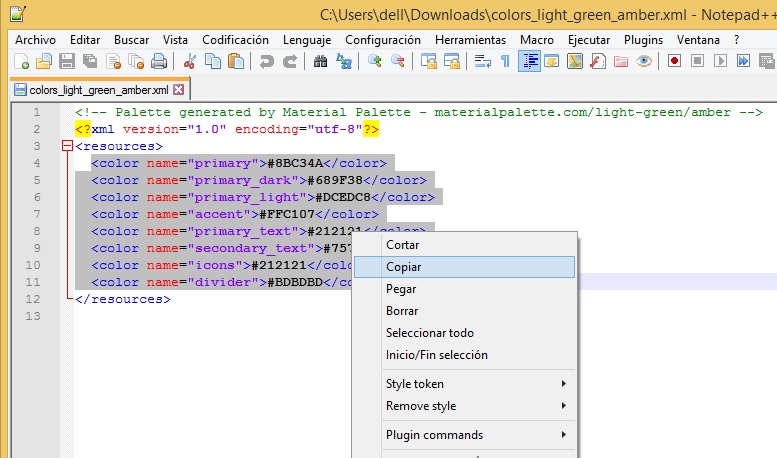

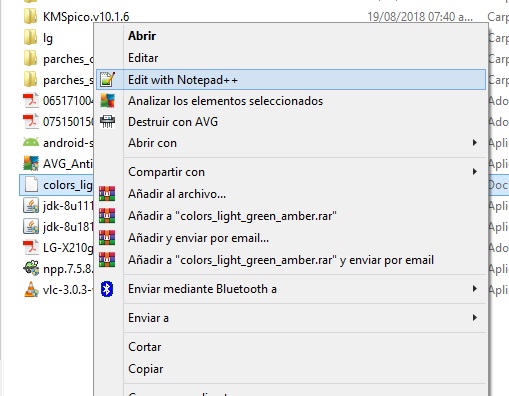

y este archivo con Notepad ++

que vemos de esta forma, no se puede ver correctamente  en block de notas es preferible abrirlo de esta forma, ya que no se puede apreciar correctamente en otros editores

seleccionamos todos los códigos de colores que se generaron

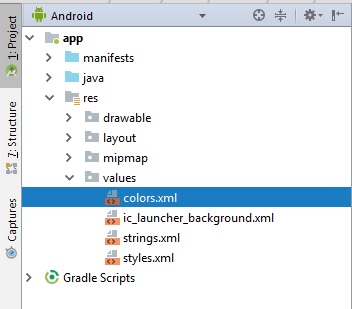

regresamos a andriod studio en app >res > values > colors.xml

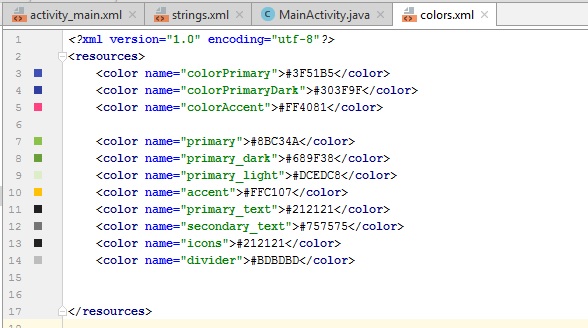

donde realizamos el proceso de pegar el código que se genero anteriormente:

debemos hacer  algunos ajustes, para ello copiamos los nombres (en rojo) en las secciones que se copiaron desde los colores generados en la pagina

se copian en:

 <color name="primary">#8BC34A</color>
    <color name="primary_dark">#689F38</color>
    <color name="primary_light">#DCEDC8</color>
    <color name="accent">#FFC107</color>
    <color name="primary_text">#212121</color>
    <color name="secondary_text">#757575</color>
    <color name="icons">#212121</color>
    <color name="divider">#BDBDBD</color>

y queda de la siguiente forma:

 <color name="colorPrimary">#3F51B5</color>
    <color name="colorPrimaryDark">#303F9F</color>
    <color name="colorAccent">#FF4081</color>

    <color name="colorPrimary">#8BC34A</color>
    <color name="colorPrimaryDark">#689F38</color>
    <color name="primary_light">#DCEDC8</color>
    <color name="colorAccent">#FFC107</color>
    <color name="primary_text">#212121</color>
    <color name="secondary_text">#757575</color>
    <color name="icons">#212121</color>
    <color name="divider">#BDBDBD</color>

Borramos la parte superior y los que est´an sin modificar:

<?xml version="1.0" encoding="utf-8"?>
<resources>

    <color name="colorPrimary">#8BC34A</color>
    <color name="colorPrimaryDark">#689F38</color>
    <color name="colorAccent">#FFC107</color>

</resources>

Al compilar este proyecto veremos los cambios en la app

Como practica realiza este ultimo procedimiento para alguna de las app que que hemos realizado
